23MJ采煤機配件

　　卓力工礦專業生產制造各種圖號23MJ采煤機配件：采煤機調速機構、三通|管路|油管|壓片|鉸接螺栓|軸承杯|操縱機構五軸旋套套螺栓底蓋內套殼體堵電機軸組軸齒輪軸齒輪元件腔上蓋.

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

23MJ采煤機配件說明書

23MJ采煤機配件

23MJ采煤機配件|采煤機調速機構|三通|管路|油管|壓片|鉸接螺栓|軸承杯|操縱機構

卓力工礦專業生產制造各種圖號23MJ采煤機配件：

圖號	名稱	材質	重量	備注
23MJ0127-1	三通		0.21
23MJ0132	管路		2.267
23MJ0123	管路		0.916
23MJ0123-1	油管	1Cr13	0.03
23MJ0123-2	油管	1Cr13	0.02
23MJ0123-3	油管	1Cr13	0.12
23MJ0124	管路		0.153
23MJ0124-1	油管	1Cr13	0.05
23MJ0125	管路		7.335
23MJ0125-1	油管	1Cr13	0.25
23MJ0126	油管		1.297
23MJ0122	管路		0.282
23MJ0127	管路		0.796
23MJ0121-1	油管	1Cr13	0.144
23MJ0127-2	油管		0.26
23MJ0127-3	接頭		0.15
23MJ0128	管路		0.846
23MJ0128-1	油管	冷管	0.33
23MJ0129	管路		1.596
23MJ0129-1	油管	1Cr13	0.03

23MJ0130	管路		1.606
23MJ0130-1	油管	1Cr13	0.04
23MJ0131	管路		0.946
23MJ0114-1	壓片	Q235	0.067
23MJ0126-1	油管	1Cr13	0.16
23MJ0117-4	鉸接螺栓		0.55
23MJ0204-5	軸承杯		11.88
23MJ0114-4	壓板	ZG30Mn2	1.6
23MJ0115	操縱機構		7.096
23MJ0115-1	導向套	QT600-3	1.7
23MJ0115-2	撥叉	QT600-3	0.3
23MJ0116	管路		4.655
23MJ011601	法蘭		1.68
23MJ0116-1	接頭座		0.5
23MJ0117	管路		3.92
23MJ0117-1	接頭		0.59
23MJ0122-1	油管	1Cr13	0.02
23MJ0117-3	接頭體		0.65
23MJ0132-1	彎接頭		0.4
23MJ0118	管路		4.22

23MJ011801	法蘭		1.68
23MJ0118-1	接頭體		0.38
23MJ0118-2	鉸接螺栓		0.16
23MJ0119	管路		1.306
23MJ0119-1	接頭		0.56
23MJ0119-2	油管	冷管	0.49
23MJ0120	管路		1.686
23MJ0120-1	油管	1Cr13	0.12
23MJ0121	管路		1.71
23MJ0117-2	接頭		0.36
23MJ0203	三軸		47.95
23MJ0131-1	油管	冷管	0.43
23MJ0201	一軸		84.96
23MJ0201-1	端蓋		5.55
23MJ0201-2	軸齒輪	17Cr2Ni2Mo	4.5
23MJ0201-3	套	40Cr	0.28
23MJ0201-4	蓋	Q235	1.36
23MJ0201-5	堵	Q235	0.52
23MJ0201-6	套	40Cr	0.25
23MJ0202	二軸		15.5

23MJ0202-1	齒輪	20CrMnTi	7.3
23MJ02-7	襯套（四）	40Cr	0.8
23MJ0202-3	距離墊		0.019
23MJ02-6	圓蓋	Q235	5.32
23MJ0203-1	蓋	Q235	2.35
23MJ0203-2	齒輪軸	17Cr2Ni2Mo	19.7
23MJ0203-3	齒輪	20CrMnTi	14.27
23MJ0203-4	支承環		0.7
23MJ0203-5	端蓋	Q235	3.88
23MJ0204	四軸		107.45
23MJ0204-1	堵	Q235	5.8
23MJ0204-2	距離墊		0.7
23MJ0204-3	齒輪	17Cr2Ni2Mo	42.6
23MJ-1	軸	30CrMnTi	7.84
23MJ0202-2	軸	40Cr	4.64
23MJ0136-1	油管	冷管	0.43
23MJ0133	管路		2.424
23MJ0133-1	接頭座		0.25
23MJ0134	管路		0.405
23MJ0134-1	油管	冷管	0.16

23MJ0135	管路		2.066
23MJ0135-1	油管	1Cr13	0.165
23MJ0135-2	油管	1Cr13	0.008
23MJ0135-3	油管	1Cr13	0.06
23MJ013501	接管		0.19
23MJ013501-1	油管	1Cr13	0.01
23MJ02-8	襯套（五）	40Cr	0.9
23MJ0136	管路		1.242
23MJ0114	主接線嘴		2.425
23MJ02	左搖臂		2365.6
23MJ02	左搖臂		2365.6
23MJ02A	左搖臂		2365.6
23MJ02A	左搖臂		2365.6
23MJ02A	左搖臂		2365.6
23MJ02-1	左搖臂殼	ZG30Mn2	950
23MJ02-2	襯套(一)	20CrMnTi	1.3
23MJ02-3	襯套(二)	20CrMnTi	1.6
23MJ02-4	襯套(三)	20CrMnTi	1.2
23MJ02-5	上蓋	Q235	12.68
23MJ013501-2	接頭座		0.17

23MJ0103-4	套		2.39
23MJ0103-18	中心輪Ⅱ	18Cr2Ni4WA	8.24
23MJ0101-9	導向滑靴(一)	ZG35CrMnSi	34.1
23MJ0101-9C	導向滑靴(一)	ZG35CrMnSi	37
23MJ0101-10	導向滑靴(二)	ZG35CrMnSi	41.1
23MJ0101-10B	導向滑靴(二)	ZG35CrMnSi	41.8
23MJ0102	右行走箱		479.602
23MJ0102-1	上蓋板	Q235	14.1
23MJ0102-2	大蓋板	ZG35CrMnSi	114.42
23MJ0102-3	殼體	ZG35CrMnSi	158.37
23MJ0103	行星機構		172.144
23MJ0101-7	殼體	ZG35CrMnSi	158.37
23MJ0103-2	軸承杯	ZG35CrMnSi	34.9
23MJ0101-6	擋環		1.12
23MJ0103-6	中心輪Ⅰ	18Cr2Ni4WA	2.78
23MJ0103-7	行星架Ⅰ	ZG35CrMnSi	18.5
23MJ0103-8	堵	Q235	0.04
23MJ0103-10	套		0.05
23MJ0103-11	距離套		0.077
23MJ0103-12	行星輪	18CrMnNiMo	1.77

23MJ0103-13	行星輪軸	40CrMnMo	0.81
23MJ0103-14	行星架Ⅱ	ZG35CrMnSi	14.5
23MJ0103-15	內齒圈	42CrMo	36.75
23MJ0114-3	墊圈	Q235	0.2
23MJ0103-1	端蓋		3.76
23MJ01-10	小后蓋	Q235	27.2
23MJ-3	固定板	Q235	1.21
23MJ-4	壓板	Q335	0.2
23MJ01	主機體		5677.67
23MJ01-1	主殼體	ZG30Mn2	2950
23MJ01-2	支桿	Q235	1.69
23MJ01-3	圓蓋	Q235	1.75
23MJ01-4	液壓腔上蓋	Q235	115
23MJ01-5	端蓋		3.42
23MJ01-6	主泵輪	20CrMnTi	4.45
23MJ01-7	襯套	20CrMnTi	1.38
23MJ0101-8	行走輪	18Cr2Ni4WA	22.4
23MJ01-9	襯套	20CrMnTi	1.43
23MJ0104	電氣裝配圖		150.88
23MJ01-11	大后蓋	Q235	41.6

23MJ01-12	堵	Q235	0.98
23MJ01-13	板	Q235	0.942
23MJ01-14	電纜槽蓋	Q235	10.5
23MJ0101	左行走箱		479.602
23MJ0101-1	上蓋板	Q235	14.1
23MJ0101-2	驅動輪	18Cr2Ni4WA	55.2
23MJ0101-3	大蓋板	ZG35CrMnSi	114.42
23MJ0101-4	軸	20CrMnTi	8.25
23MJ0101-5	內六角螺釘	40Cr	2.08
23MJ01-8	襯套	20CrMnTi	2.23
23MJ0111	冷卻器		55.6
23MJ0103-17	軸承架	ZG40Cr	14.27
23MJ0108	齒輪泵軸		18.16
23MJ0108-1	軸承座		5.05
23MJ0108-2	軸	42CrMo	2.45
23MJ0108-3	端蓋	Q235	1.23
23MJ0108-4	聯接盤		2.8
23MJ0108-5	距離墊	Q235	0.03
23MJ0109	排油輪組		3.547
23MJ0109-1	齒輪	42CrMo	0.9

23MJ0110	管路		0.504
23MJ0107	惰輪組		8.325
23MJ0110-2	油管	1Cr13	0.42
23MJ0106-2	堵		0.57
23MJ011101	冷卻器體		28
23MJ011102	上蓋		19.93
23MJ011102-2	筋	A3	0.14
23MJ011102-3	筋	A3	0.29
23MJ0111-2	墊	橡膠	0.03
23MJ0111-3	墊	橡膠	0.02
23MJ0112	調速機構		33.51
23MJ0112-1	缸體	HT300	14
23MJ0113	馬達軸組		14.97
23MJ0113-1	齒輪軸	20CrMnTi	10.34
23MJ0110-1	油管	1Cr13	0.06
23MJ0105-1	蓋		2.5
23MJ0104-1	互感器板		1.7
23MJ0104-2	電控保護板	Q235	0.68
23MJ0104-3	開關板	Q235	4.47
23MJ010401	前蓋板組件		25.8

23MJ010401-1	軸		0.8
23MJ010401-2	銅套	H62	0.19
23MJ01040101	前蓋板組焊件		20.7
23MJ010402	元件腔上蓋		12.45
23MJ010402-1	元件腔上蓋	Q235	12
23MJ010403	元件腔上蓋		11.5
23MJ0107-1	軸	42CrMo	2.37
23MJ0105	粗濾油器		24.236
23MJ0205	五軸		60.57
23MJ0105-2	旋套	鋼管	6.22
23MJ0105-3	套	H62	0.2
23MJ0105-4	螺栓	H62	0.25
23MJ0105-5	底蓋		3
23MJ0105-6	內套		1.28
23MJ0105-7	殼體		8.94
23MJ0105-8	堵	Q235-A	0.02
23MJ0106	電機軸組		11.459
23MJ0106-1	軸齒輪	20CrMnTi	5.42
23MJ0106-1A	軸齒輪	18Cr2Ni4WA	5.42
23MJ010403-1	元件腔上蓋	Q235	11.1

23MJ320401-2	套		0.9
23MJ3207-7	鉸接螺栓		0.5
23MJ3210-1	鉸接體		0.2
23MJ3210-2	鉸接螺栓		0.07
23MJ330301-2	接頭體		0.86
23MJ330301-3	接頭		0.4
23MJ3305-2	接頭		0.3
23MJ310201	導向滑靴		85
23MJ3109-2	軸齒輪
23MJ3201-1	拉桿		0.04
23MJ3116-2	軸齒輪
23MJ32-12	連接板	Q235-A	0.015

23MJ311205A-3	鉸接體		0.75
23MJ3114-1	軸齒輪
23MJ32-1	鉸接體		0.37
23MJ0204-4	軸齒輪	17Cr2Ni2Mo	38.6
23MJ311205A-5	鉸接螺栓		0.67
23MJ311206-2	鉸接螺栓		0.05
23MJ311206-6	鉸接螺栓		0.03
23MJ311213-1	直通		0.7
23MJ311213-3	鉸接體		1.3
23MJ311213-4	鉸接螺栓		0.13
23MJ311214-1	鉸接體		0.8
23MJ311214-2	鉸接螺栓		0.1
23MJ311218A-1	鉸接體		1.4
23MJ3201-2	接頭座(Ф10)		0.16
23MJ311219-2	鉸接螺栓		0.2

23MJ32-3	鉸接體		0.43
23MJ32-4	鉸接螺栓M18*1.5		0.29
23MJ32-5	鉸接體		0.51
23MJ32-6	鉸接體		0.56
23MJ32-7	鉸接螺栓M18*1.5		0.504
23MJ32-8	鉸接體		0.53
23MJ32-9	鉸接螺栓M18*1.5		0.559
23MJ32-10	管夾	Q235-A	0.0895
23MJ32-11	管夾	Q235-A	0.0118
23MJ311219-1	鉸接體		0.6

23MJ04-2A	距離套		1.93
23MJ05-2	油缸接頭		0.66
23MJ03	右搖臂		2365.6
23MJ03A	右搖臂		2365.6
23MJ03A	右搖臂		2365.6
23MJ03A	右搖臂		2365.6
23MJ03-1	右搖臂殼	ZG30Mn2	950
23MJ03-2	上蓋	Q235	12.68
23MJ04	油缸		107.938
23MJ04A	油缸		107.938
23MJ04-1	活塞桿	40Cr	39.22
23MJ0207-1	扭矩軸	40Cr	7.4
23MJ04-2	距離套		2.96
23MJ0206A-6	鍵		0.95
23MJ04-3	鋼套	20CrMnTi	1.52
23MJ0401	缸體		42.6
23MJ0401A	缸體		42.6
23MJ0401-1	缸筒	鋼管27SiMn	20.9
23MJ0401-2	缸座		21.1
23MJ0402	接管		0.93

23MJ0402A	接管		0.93
23MJ0402-1	管	鋼管	0.73
23MJ05	機外油管		74.525
23MJ311205A-4	鉸接體		1.75
23MJ04-1A	活塞桿	40Cr	39
23MJ0206-8	套		0.19
23MJ0205-1	惰輪	17Cr2Ni2Mo	38.8
23MJ0205-2	距離墊		0.55
23MJ0205-3	軸	40Cr	7.88
23MJ0206	滾筒軸		375.56
23MJ0206-1	軸承杯	ZG35CrMnSi	48.2
23MJ0206-2	密封堵		0.05
23MJ0206-3	軸套	40Cr	1.86
23MJ0206-4	齒輪	17Cr2Ni2Mo	30.6
23MJ0206-5	套	40Cr	4.48
23MJ0206-6	滾筒軸	30CrMnTi	138
23MJ03	右搖臂		2365.6
23MJ0206-7A	油封環	40Cr	5.88
23MJ05-3	聯接塊		0.83
23MJ0206-9	滾筒聯接套	ZG40Cr	58.6

23MJ0206-10	擋環		0.45
23MJ0206-11	壓蓋		4.5
23MJ0206-12	壓墊		1.5
23MJ0206A	滾筒軸組件		262.15
23MJ0206A-1	滾筒軸		126
23MJ0206A-2	墊		0.68
23MJ0206A-3	套		3.88
23MJ0206A-4	前端蓋		9.8
23MJ0206A-5	壓蓋		3.03
23MJ0206-7	油封環	40Cr	5.88
23MJ07-1	銷軸	20CrMnTi	10.5
23MJ05-1	接頭		1.1
23MJ0601	水閥		8.351
23MJ0601-1	閥體	HT300	3.7
23MJ0602	接頭組件		1.5853
23MJ0602-1	接頭		0.4
23MJ0602-2	接頭		0.4
23MJ0603	管路Ⅰ		1.524
23MJ0603-1	鉸接螺栓		0.17
23MJ060301	彎管組焊件		1.73

23MJ060301-1	接頭體		0.86
23MJ06-6	聯接塊		9.7
23MJ07	銷軸組件(一)		11.0829
23MJ06-5	堵	Q235	0.0054
23MJ07-2	螺堵	Q235	0.26
23MJ08	銷軸組件(二)		11.6129
23MJ08-1	銷軸	20CrMnTi	11.03
23MJ09-1B	滑靴	ZG35CrMnSi	29
23MJ09-1C	滑靴	ZG35CrMnSi	60
23MJ09-1D	滑靴	ZG35CrMnSi	27.9
23MJ11	油缸		106.449
23MJ11A	油缸		106.449
23MJ3112-1	接頭座		0.3
23MJ311205A-1	鉸接體		0.4
23MJ060301-2	鋼管	冷管	0.78
23MJ0506	油管		0.168
23MJ0501	油管		0.214
23MJ0501-1	接頭		0.042
23MJ0501-2	接頭		0.09
23MJ0501-3	油管	冷管	0.082

23MJ0502	油管		0.209
23MJ0502-1	油管	冷管	0.077
23MJ0503	油管		0.206
23MJ0503-1	油管	冷管	0.074
23MJ0504	油管		0.171
23MJ0504-1	油管	冷管	0.085
23MJ06-7	噴嘴座		1.48
23MJ0505-1	油管	冷管	0.095
23MJ6011-4
23MJ0506-1	油管	冷管	0.084
23MJ0507	油管		0.209
23MJ0507-1	油管	冷管	0.077
23MJ0508	油管		0.21
23MJ0508-1	油管	冷管	0.077
23MJ06	冷卻噴霧系統		77.2259
23MJ06-1	Z型接頭		0.37
23MJ06-2	Z型接頭		0.8
23MJ06-3	接頭		1.17
23MJ06-4	鉸接體		0.16
23MJ0505	油管		0.179

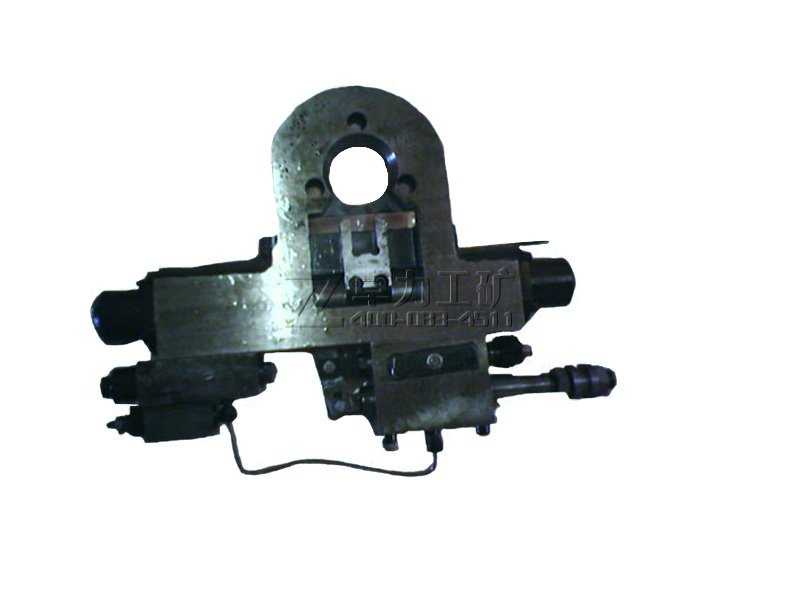

采煤機調速機構

卓力工礦是國內知名23MJ采煤機配件生產廠家，有豐富的經驗為客戶提供高品質的23MJ采煤機配件及完善的售后服務，如果您想了解最新23MJ采煤機配件價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
