MG132/320-WD電牽引采煤機零部件易損件(18MJ)說明書
MG132/320-WD電牽引采煤機零部件易損件(18MJ)
MG132/320-WD電牽引采煤機零部件易損件(18MJ)|行星減速器|調高油缸|外接油管組|惰輪軸
| MG132/320-WD 電牽引采煤機零部件易損件(18MJ) | ||||||
| 序號 | 名稱 | 圖號 | 材料 | 配置數量 | 單個重量 | |
| 1 | 銷軸組件 | 18MJ13 | 22 | 47.8584 | ||
| 2 | 銷軸 | 18MJ-2 | 30CrMnTi | 21 | 10.8 | |
| 3 | 機外水管 | 18MJ69 | 21 | 47.4924 | ||
| 4 | 托纜架 | 18MJ72 | 31 | 18.778 | ||
| 5 | 液壓螺母M42×3 | GY42 | 85 | 2.2 | ||
| 6 | 調高油缸 | 18MJ09 | 2 | 166.675 | ||
| 7 | 外接油管組 | 18MJ70 | 1 | 28.4832 | ||
| 8 | 操作站 | 2 | 1 | |||
| 9 | 行星減速器 | 18MJ0205 | 1 | 277.079 | ||
| 10 | 襯套 | 12MJ02-8A | 20CrMnTi | 2 | 1.6 | |
| 11 | 襯套 | 12MJ02-7A | 20CrMnTi | 1 | 1.6 | |
| 12 | 襯套1 | 18MJ02-4 | 40Cr | 1 | 1.8 | |
| 13 | 襯套4 | 18MJ02-7 | 40Cr | 1 | 1.2 | |
| 14 | 襯套5 | 18MJ02-8 | 40Cr | 1 | 1.2 | |
| 15 | 堵 | 18MJ02-9 | 45# | 1 | 0.5 | |
| 16 | 一軸 | 18MJ0202 | 1 | 8.697 | ||
| 17 | 二軸 | 18MJ0204 | 1 | 15.863 | ||
| 18 | 惰輪軸 | 18MJ0203 | 1 | 3.418 | ||
| 19 | 油標 | 18MJ0206 | 1 | 0.1717 | ||
| 20 | 液壓排氣閥 QLY-10×0.63 | 1990701020 | 不銹鋼 | 1 | ||
| 21 | 電動機 YBQYS3-25 | 1030101002 |
362 |
|||
| 22 | 一軸 | 18MJ0302A | 1 | 39.7601 | |
| 23 | 惰輪一軸 | 12MJ0303A | 1 | 23.189 | |
| 24 | 二軸 | 12MJ0304A | 1 | 99.176 | |
| 25 | 三軸 | 12MJ0305A | 1 | 92.846 | |
| 26 | 惰輪二軸 | 12MJ0306 | 1 | 52.442 | |
| 27 | 襯套 | 12MJ03-10 | 40Cr | 1 | 2.3 |
| 28 | 分配盤 | 12MJ03-6 | 45# | 1 | 12.2 |
| 29 | 安全圈 | S3-0300087 | 65Mn | 1 | 0.022 |
| 30 | 行星機構 | 12MJ0307A | 884.255 | ||
| 31 | 大軸承座 | 12MJ03-4 | ZG35CrMnSi | 1 | 19.97 |
| 32 | 小軸承座 | 12MJ03A-3 | ZG35CrMnSi | 1 | 18.21 |
| 33 | 大齒輪 | 12MJ03A-2 | 18Cr2Ni4WA | 1 | 54.76 |
| 34 | 電動機 YBCS2-132 | 1030201008 | 735 | ||
| 35 | 襯套1 | 18MJ02-4 | 40Cr | 1 | 1.8 |
| 36 | 襯套 | 12MJ02-7A | 20CrMnTi | 1 | 1.6 |
| 37 | 襯套 | 12MJ02-8A | 20CrMnTi | 2 | 1.3 |
| 38 | PZA25-75噴嘴 | 1990500007 | 3 | ||
| 39 | Q/JM192-2005油標M30×1.5 | 2100304002 | 1 | 0.053 | |
| 40 | 銷軸 | 18MJ03-3 | 30CrMnTi | 1 | 10.17 |
| 41 | 導向滑靴 | 18MJ04-4 | ZG35CrMnSi | 1 | 180 |
| 42 | 銷軌軸 | 18MJ04-9 | 18Cr2Ni4WA | 1 | 92 |
| 43 | 軸 | 12MJ10-14 | 30CrMnTi | 1 | 10.34 |
| 44 | JB/T 7940.1-1995 油杯 M10×1 | 2100303001 | 1 | ||
| 45 | 驅動輪 | 18MJ04-3 | 18Cr2Ni4WA | 1 | 102 |
| 46 | 接頭座(G1/2",KJR16) | 18MJ69-1 | 45# | 2 | 0.12 |
| 47 | 63 泄壓閥：1/2″ | 1990800001 | 5 | 0.57 | |
| 48 | 接頭座（G1/2,KJ3-16） | 18MJ69-2 | 45# | 2 | 0.12 |
| 49 | 接頭座(G1/2",KJR10) | 18MJ69-3 | 45# | 3 | 0.1 |
| 50 | 接頭座（G1/2,KJ3-10） | 18MJ69-4 | 45# | 3 | 0.12 |
| 51 | 接頭體 | 18MJ690 | 1 | 0.26 | |
| 52 | 鉸接螺栓G1/2" | 18MJ69-5 | 45# | 2 | 0.15 |
| 53 | 44 減壓閥：1/2″ | 1990800004 | 2 | 3.4 | |
| 54 | 接頭座（19管G1/2"螺紋） | 18MJ69-6 | 45# | 2 | 0.16 |
| 55 | 接頭座 KJ7-19 | 1110300006 | 45# | 4 | |
| 56 | 接頭座(KJR19,M33x2) | 18MJ69-14 | 45# | 2 | |
| 57 | 低壓球閥 Q11F-64P-1″ | 1990701019 | 不銹鋼 | 4 | |
| 58 | 連接座 | 18MJ69-7 | 45# | 4 | 0.13 |
| 59 | 接頭座 | 18MJ69-8 | 45# | 3 | 0.13 |
| 60 | 接頭座 | 18MJ69-9 | 45# | 1 | |
| 61 | 接頭座 | 18MJ69-10 | 45# | 3 | 0.15 |
| 62 | 連接套 | S3-1107003 | 45# | 4 | 0.14 |
| 63 | 接頭座 KJ7-16 | 1110300005 | 45# | 2 | 0.23 |
| 64 | 36H Y型過濾器：1″ | 1990800013 | 1 | ||
| 65 | 接頭座 KJ7-25 | 1110300007 | 45# | 1 | |
| 66 | 39 球閥：1″ | 1990800032 | 1 | ||
| 67 | 耐震壓力表 YN-60Z/10MPa | 1990600003 | 1 | 0.2 | |
| 68 | 阻尼塞 | MDA01-16 | Q235-A | 1 | |
| 69 | 接頭座 KJ7-6 | 1110300001 | 45# | 2 |
|
| 70 | 低濃度甲烷傳感器 GJC4 | 1040400008 | 1 | ||
| 71 | 變頻器 TXBP-D2-12-320 | 104030300003 | 1 | ||
| 72 | 主控器 TXZK-320 | 104030100005 | 1 | ||
| 73 | 電容組/1140 YKdr-1000 | 104031000002 | 1 | ||
| 74 | 隔離開關 GM3-250/1140V | 104020301002 | 1 | ||
| 75 | 接觸器 CKJ5-125/1.14 AC36V | 104020101001 | 2 | ||
| 76 | 漏電閉鎖模塊TX-LDBS-33-0 | 104031200001 | 2 | ||
| 77 | 插接件 CA-20JW/KA | 104020801001 | 1 | ||
| 78 | 瓦斯斷電儀模塊 DXJ-24/12 | 1040400009 | 1 | ||
| 79 | 變壓器 GKB-0.3/1.14/36V/28V/25V/20V | 104020202003 | 1 | ||
| 80 | 空氣開關 DZ47-60/C10 230/400V | 104020304007 | 3 | ||
| 81 | 整流橋 35A/1000V | 104040400003 | 2 | ||
| 82 | 電抗器/1140 BZ221-50 | 104030900011 | 1 | ||
| 83 | 電抗器/1140 BZ222-20 | 104030900014 | 1 | ||
| 84 | 互感器 CT30 50Aac/5Vdc | 104020500002 | 2 | ||
| 85 | 互感器 CT30 200Aac/5Vdc | 104020500004 | 2 | ||
| 86 | 主接線柱 | 4MJ0815B | 4 | ||
| 87 | 五芯接線柱 | 21MJ010302 | 1 | 1.6545 | |
| 88 | 七芯接線柱 | 4MJ0816 | 5 | 0.43114 | |
| 89 | 喇叭口 | 4MJ08-20 | HT250 | 10 | 0.468 |
| 90 | 喇叭口 | 4MJ08-28 | HT250 | 3 | 1.63 |
| 91 | 鉸接體 | 18MJ6101 | 45# | 1 | 2.19 |
| 92 | 鉸接螺栓M30x1.5 | 18MJ61-1 | 45# | 2 | 0.33 |
| 93 | 單向閥 S10A1 | 1990701008 | 2 | ||
| 94 | 液壓排氣閥 QLY-10×0.63 | 1990701020 | 不銹鋼 | 1 | |
| 95 | 耐震壓力表 YN-60Z/40MPa | 1990600002 | 1 | 0.2 | |
| 96 | 耐震壓力表 YN-60Z/6MPa | 1990600001 | 1 | 0.2 | |
| 97 | 液壓用液位液溫計 YWZ-80T | 1990600010 | 1 | ||
| 98 | 手液動換向閥 | 19MJ0142 | 2 | 19MJ0142 | |
| 99 | 鉸接螺栓 | 12MJ55-7 | 45# | 1 | 0.84 |
| 100 | 鉸接座 | 18MJ61-2 | 35# | 1 | 2.3 |
| 101 | 鉸接體 | 18MJ6107 | 45# | 1 | 0.79 |
| 102 | 鉸接螺M27x1.5 | 18MJ61-3 | 45# | 1 | 0.26 |
| 103 | 鉸接體 | 18MJ61-4 | 45# | 1 | 0.36 |
| 104 | 低壓接頭座 | 18MJ61-5 | 35# | 1 | 0.32 |
| 105 | 高壓接頭座 | 18MJ61-6 | 35# | 1 | 0.28 |
| 106 | 接頭體 | 18MJ61-23 | 35# | 1 | 0.16 |
| 107 | 接頭座 | 18MJ61-24 | 45# | 1 | |
| 108 | 分配體 | 18MJ61-8 | 45# | 1 | 0.42 |
| 109 | 溢流閥 DBDS10K10/315 | 1990701007 | 1 | 0.5 | |
| 110 | 溢流閥 DBDS6K10/50 | 1990701014 | 1 | 0.48 | |
| 111 | 接頭座 KJ7-6 | 1110300001 | 45# | 1 | |
| 112 | 鉸接體 | 18MJ61-16 | 35# | 1 | 0.95 |
| 113 | 鉸接體 | 18MJ61-17 | 35# | 1 | 0.58 |
| 114 | 雙聯齒輪油泵 CBWL-F312/F304-AFP | 1990100012 | 1 | 4.5 | |
| 115 | 鉸接體 | 18MJ61-18 | 45# | 1 | 2.02 |
| 116 | 鉸接體 | 18MJ61-19 | 35# | 1 | 1.53 |
| 117 | 電磁閥 24GDEY-H6B-T | 1041400007 | 1 | ||
| 118 | 電磁閥 XPC34GDEY-H6B-T | 1041400008 | 2 |
|

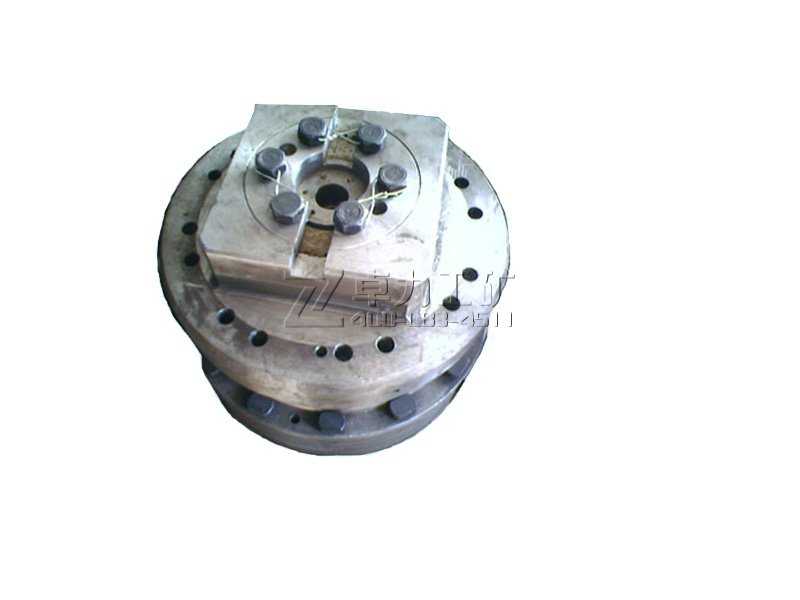

采煤機牽引部雙行星減速器
卓力工礦是國內知名MG132/320-WD電牽引采煤機零部件易損件(18MJ)生產廠家，有豐富的經驗為客戶提供高品質的MG132/320-WD電牽引采煤機零部件易損件(18MJ)及完善的售后服務，如果您想了解最新MG132/320-WD電牽引采煤機零部件易損件(18MJ)價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：MG132/320-WD電牽引采煤機零部件易損件(18MJ)發貨時間？ MG132/320-WD電牽引采煤機零部件易損件(18MJ)售后保障？ MG132/320-WD電牽引采煤機零部件易損件(18MJ)訂貨需要提供什么信息？
產品標簽：MG132/320-WD電牽引采煤機零部件易損件(18MJ)|
行星減速器|調高油缸|外接油管組|惰輪軸
|
