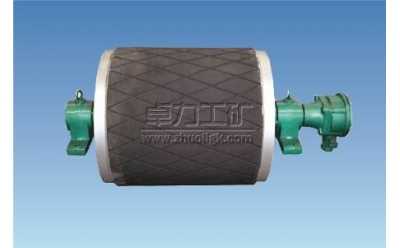

YZB隔爆型油冷式電動滾筒(擺線針輪傳動)

YZB隔爆型油冷式電動滾筒(擺線針輪傳動)|油冷式電動滾筒

YZB隔爆型油冷式電動滾筒與YTB隔爆型油冷式電動滾筒的含義及區別
國內部分生產廠家根據內部傳動結構不同，對隔爆型油冷式電動滾筒的型號進行了細分，產品型號的含義：D為定軸齒輪傳動，Z為擺線針輪傳動，T為行星齒輪傳動，因此YZB隔爆型油冷式電動滾筒內部為擺線針輪傳動，YTB隔爆型油冷式電動滾筒內部結構為行星齒輪電動滾筒。其余型號含義與YDB隔爆型油冷式電動滾筒含義相同，外形安裝尺寸與YDB隔爆型油冷式電動滾筒相同，客戶在選用YDB隔爆型油冷式電動滾筒時，也可以根據使用需求，自行選擇電動滾筒的減速機構的傳動方式。可在訂貨合同中注明。

YZB隔爆型油冷式電動滾筒的使用范圍 Scope of application
Exd l 類產品用于煤礦（非采掘工作面）主要含有甲烷或煤塵的爆炸性氣體混合物的場所；
The Exd l of products is used in coal mine (unexcavating of working range) which contains methane or coal dust’s explosive gas mixture;
注意：廠所周圍介質中不能含有破壞金屬和絕緣的活動性化學物質。
Attention: the surrounding medium of place doesn’t contain destroyed metal and insulating reactivity chemical material.
YZB隔爆型油冷式電動滾筒的使用條件 Service conditions
海拔不超過 1000m;
Height above sea level doesn’t exceed 1000m;
b.環境空氣溫度隨季節而變化，但最高溫度不超過35℃（煤礦井下），環境空氣最低溫度-20℃；
The temperature of environmental change to season, but the maximum temperature doesn’t exceed 35℃ (in the pit of colliery) the minimum temperature of environmental is -20℃;
c.環境空氣最大相對濕度不超過95%，無凝結；
The maximum relative humidity of environmental doesn’t exceed 95%, doesn’t condense;
d.額定電壓380V、660V、380V/660V、660V/1140V，額定頻率50Hz；
Rated voltage 380V, 660V, 380V/660V, 660V/1140V, rated frequency 50Hz;
e.電動滾筒的額定是連續工作制S1為基準的連續定額，允許滿壓起動，但電動滾筒在負荷啟動時功率必須提高一檔。
The quota of motorized is according to continuously-running duty S1,permits to start in full pressure, but the power of motorized which start in load must raise 1 grade.
YZB隔爆型油冷式電動滾筒的主要規格
Main specifications of these motorized

滾筒直徑D Drum dia.D mm	功率P Power P KW	滾筒表面線速度V（m/s) Velocity drum surface V(m/s)	皮帶寬度B Belt width B mm	滾筒長度 Length of drum L mm
Φ400	5.5	0.8,1,1.25,1.6,2,2.5	650,800,1000	750,950,1150
	7.5	0.8,1,1.25,1.6,2,2.5	650,800,1000	750,950,1150
	11	0.8,1,1.25,1.6,2,2.5	650,800,1000	750,950,1150
Φ500	5.5，7.5	0.8,1,1.25,1.6,2	650,800,1000,1200	750,950,1150,1400
	11，15	0.8,1,1.25,1.6,2,2.5	650,800,1000,1200	750,950,1150,1400
	18.5,22	0.8,1,1.25,1.6,2,2.5	650,800,1000,1200	750,950,1150,1400
Φ630	7.5	0.8,1,1.25,1.6,2,2.5	650,800， 1000，1200,1400	750,950, 1150,1400,1600
	11,15	0.8,1,1.25,1.6,2,2.5	650,800， 1000，1200,1400	750,950, 1150,1400,1600
	18.5,22	0.8,1,1.25,1.6,2,2.5	650,800， 1000，1200,1400	750,950, 1150,1400,1600
	30,37	1.25,1.6,2,2.5,3.15	800,1000,1200,1400	950,1150,1400,1600
	45,55	1.6,2,2.5,3.15	800,1000,1200,1400	950,1150,1400,1600


YZB隔爆型油冷式電動滾筒的安裝外形尺寸
Mounting External Size

滾筒直徑D Drum dia.D mm	皮帶寬度B Belt width B mm	安裝尺寸Mounting＆External Size
		L	A	H	C	M	N	p	Q	h	ds
Φ400	650	750	1000	120	90	90	-	340	280	35	Φ27
	800	950	1300
	1000	1150	1500
Φ500	650	750	1000		120
	800	950	1300
	1000	1150	1500
	1200	1400	1750
	1400	1600	2000
Φ630	650	750	1000
	800	950	1300	140	130	130	80	400	330
	1000	1150	1500
	1200	1400	1750	160	150	160	90	440	360	50	Φ34
	1400	1600	2000								Φ34
