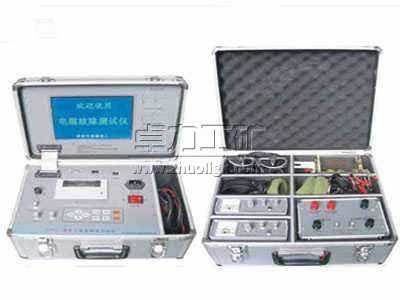

電纜檢測儀（Cable Tester）是根據中國行業標準ZBF 24003-90《便攜式電纜檢測儀通用技術條件》的要求，最新研究、設計、制造的，是新時代的科技產品——便攜式電纜檢測儀，是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀最理想的換代產品。
電纜檢測儀采用高頻倍壓電路，率先應用最新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使電纜檢測儀實現了高品質、便攜式，并能承受額定電壓放電而不損壞。
高頻電纜檢測儀儀器主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體用德國技術研制生產，高頻變壓器經有關專家特殊設計、體積小，容量大，過載能力強，便于現場作業試驗。展望未來，企業將繼續積極開拓市場。以質量和信譽為生命，不斷提高科技水平，研制出尖端的優質產品，以滿足用戶的需要，努力開拓，再鑄新世紀的輝煌。
產品特點
1、體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是新世紀最理想的可靠產品。
2、采用最先進技術、工藝制造，率先應用最新的PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3、按免維修設計，主要部件均選用美、德、日等國進口先進技術的元器件，經久耐用，不怕連續對地直接短路放電。
4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。
7、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
9、倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
10、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
技術性能
|
規 格
技術參數
|
60/2
|
100/2
|
120/2
|
160/2
|
180/2
|
200/2
|
250/2
|
100/200
3/2
|
200/300
3/2
|
其 它
等 級
|
|
輸出電壓(kV)
|
60
|
100
|
120
|
160
|
180
|
200
|
250
|
100/200
|
200/300
|
600～800kV等合同
定做。
|
|
輸出電流(mA)
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
3/2
|
3/2
|
|
|
輸出功率(W)
|
120
|
200
|
240
|
320
|
360
|
400
|
500
|
400
|
600
|
|
|
充電電流(mA)
|
3.0
|
3.0
|
3.0
|
3.0
|
3.0
|
3.0
|
3.0
|
4.5/3.0
|
4.5/3.0
|
|
|
機箱重量(kg)
|
4.3
|
4.3
|
4.3
|
4.3
|
4.3
|
4.4
|
4.5
|
4.5
|
8.1
|
|
|
倍壓筒高度(mm)
|
Φ80
×500
|
Φ80
×620
|
Φ80
×770
|
Φ80
×770
|
Φ110
×770
|
Φ110
×770
|
Φ110
×820
|
Φ110
×800
|
Φ110
×1350
|
|
|
倍壓重量(kg)
|
6.3
|
6.8
|
6.8
|
7.2
|
7.2
|
7.2
|
7.6
|
7.5
|
12.6
|
|
|
高壓極性
|
負電壓極性，零電壓啟動，連續可調。
|
|||||||||
|
工作電源
|
AC 220V±10%;50Hz
|
|||||||||
|
電壓測量誤差
|
1.0%（滿度）±1個字，最高分辨率0.1%kV
|
|||||||||
|
電流測量誤差
|
1.0%（滿度）±1個字，最高分辨率0.1%uA
|
|||||||||
|
過壓整定誤差
|
≤1.0%
|
|||||||||
|
0.75切換誤差
|
≤0.5%
|
|||||||||
|
波紋系數
|
≤1.0%
|
|||||||||
|
電壓穩定度
|
隨機波動，電源電壓變化±10%時≤0.5%
|
|||||||||
|
工作方式
|
間斷使用；額定負載30分鐘；1.1倍額定電壓使用：10分鐘
|
|||||||||
|
環境溫度
|
-15℃～50℃
|
|||||||||
|
相對濕度
|
當溫度為25℃時，不大于90%（無凝露）
|
|||||||||
|
海拔高度
|
2500米以下
|
|||||||||
|
序號
|
故 障 現 象
|
原 因
|
處 理 方 法
|
|
1
|
電源開關接通后，綠燈不亮，且風扇不轉（有的控制箱沒有風扇）。
|
1.電源線開路。
2.電源保險絲熔斷。
|
更換電源線，
更換保險絲。
|
|
2
|
按紅色按鈕紅燈不亮。
|
調壓電位器未回零。
|
電位器回零。
|
|
3
|
按紅色按鈕紅燈亮，綠燈不滅，手松開紅燈滅。
|
保護動作過壓保護整定小于5-10%（滿量程）。
|
將數字撥盤開關整定到適當值。
|
|
4
|
按紅色按鈕紅燈亮，一升壓紅燈滅，綠燈亮。
|
高壓輸出端搭地，試品短路。
|
檢查輸出電纜，檢查被試品。
|
|
5
|
升壓過程中紅燈滅，綠燈亮。
|
試品放電或擊穿過壓或過流保護動作。
|
檢查被試品，重新設置整定值。
|
1、限流電阻功能:當試品擊穿或閃爍時,起到了限止電流的作用,從而不損壞試驗設備。
2、使用方法:只要將限流電阻一端M10螺母擰到電纜檢測儀倍壓筒頂部,高壓輸出線螺栓上即可。如果要串接高壓微安表(另選購SWB-V型表),只要將微安表底部M10螺母擰在限流電阻的另一端即可。
3、如果使用ZS系列電纜檢測儀時,試品是氧化鋅避雷器、普閥式避雷器和高壓開關等電力設備時,可以不用限流電阻。即凡是小電流、小電容試品,可以不用限流電阻。
4、電力電纜、變壓器、電機等大電容試品,應在高壓回路內串接限流電阻做試驗,保護試驗設備。
注意事項
1、請務必反復檢查聯接線、接地線是否正確,各部位接地要良好,嚴禁接地線串聯。注意安全距離,確保人身安全。
2、每次試驗后,應將升壓電位器回到零位(粗調、細調都回零位),按綠色按鈕,切斷高壓并關閉電源開關,最后進行放電。
3、未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。
4、儀器運輸時應避免雨水浸蝕,嚴防碰撞和墜落。
