電纜套管

電纜套管|電纜套管規格

電纜套管又稱保護管、導管，是在電氣安裝中用于保護電線、電纜布線的管道，允許電線、電纜的穿入與更換。電纜套管是電力工程中推廣使用的一種新型套管材料。
類型
隨著電力電纜埋地敷設工程的迅速發展，對電纜套管提出的更高要求，電纜套管適用于電訊、電力工程、交通、城市建設等領域。
一般有兩種類型的套管：

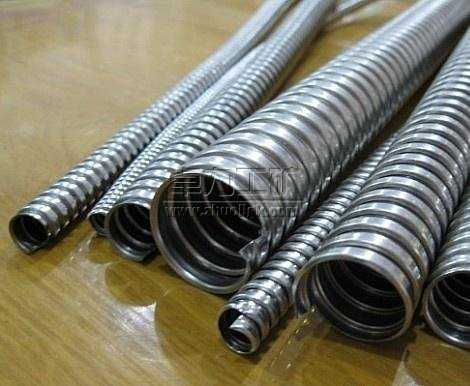

（1）鋼保護管。鋼保護管有薄壁管和厚壁管及鍍鋅和不鍍鋅的區分。
（2）塑料管。塑料管一般用聚氯乙烯塑料或U—PVC制作，有普通和阻燃型，價格比金屬管便宜，施工方便，不會生銹。電線穿線護套管大部分采用塑料管。玻璃鋼電纜導管是以高強度的玻璃纖維為增強材料，不飽的聚酯樹脂為基體材料，采用微機控制機械纏繞而成。[2]
性能特點
（1）強度高、剛度高。用在行車道下直埋無需加混凝土保護層，能加快電纜工程建設進度。
（2）管材有柔性，能抵御外界重壓和基礎沉降所引起的破壞。
（3）耐腐蝕，使用壽命長，可在潮濕鹽堿地帶使用。
（4）阻燃、耐熱性好，可在130度高溫下長期使用而不變形，遇火不燃燒。
（6）內壁光滑，不易刮傷電纜。設計采用承插式的連接方式，方便安裝連接。接頭處加橡膠密封圈封既適應熱脹冷縮，又防止泥砂進入。
（7）具有良好的抗外界信號干擾性能。[1]
敷設要求
為了保護電纜，電纜敷設時在易受外力損傷的部位要加裝保護管。通常使用的保護管有鋼管和硬質塑料管。保護管的內徑不應小于電纜外徑的1.5倍，管壁厚度不小于2mm。硬質塑料管不能用在溫度過高和過低的場所。通過基礎（包括地面或樓板）的保護管，內徑在32mm及以下時，用鋼管保護。
電力電纜一般在下列場所加裝保護管：
（1）電纜引入、引出建筑物、隧道、溝道部位；
（2）電纜穿過樓板、墻壁、道路的穿越段；
（3）引至電桿或沿墻敷設的電纜離地面2m高的一段和易受機械損傷的其他部位。[2]
保護管的敷設方式有沿支架、橋架明敷、暗敷設和埋地敷設。當埋地敷設時，必須采用防腐措施，但是埋人混凝土內的保護管無須防腐。埋地保護管穿公路與鐵路時，管頂或埋人深度應大于1m。埋地保護管引出地面時，管口要高出地面至少50mm，多根保護管引出應排列整齊。暗埋保護管要按最短距離敷設。
保護管管徑的選擇根據導線或電纜的外徑計算，應為線束的1.5—2倍，管內棄填系數取40%左右。
穿線管不得用電氣焊切割和焊接，應采用機具切割；管口應光滑無毛刺，彎曲弧長不小于300mm；保護管采用螺紋管件連接，連接絲扣長4—5扣為宜，單根保護管的直彎頭不能超過兩個。保護管配管要整齊，管口要用密封劑密封。
