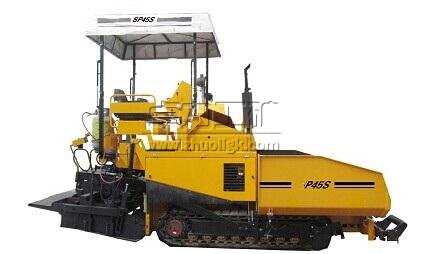

攤鋪機是一種主要用于高速公路上基層和面層各種材料攤鋪作業的施工設備。
攤鋪機是由各種不同的系統相互配合完成攤鋪工作的，主要包含行走系統、液壓系統、輸分料系統等等。

攤鋪機種類
（一）碎石攤鋪機：
碎石攤鋪機（aggregate spreader） 是路面施工機械之一。能夠將碎石均勻地攤鋪在路基上的施工機械。主要由料斗、支承滾輪、滑橇、V形刮板、 加寬側板和運行輪等組成 。
（二）瀝青混凝土攤鋪機：
將瀝青混合料均勻攤鋪在道路基層上，并進行初步振實和整平的機械。分履帶式和輪胎式兩種。由牽引、攤鋪和振實、熨平兩部分組成。前者包括機架、動力裝置、行走裝置、料斗、料門、刮板輸送器、螺旋攤鋪器和駕駛室等。后者包括牽引臂、振實機構和熨平裝置（由熨平板、厚度調節器、拱度調節器和加熱裝置等組成）。

瀝青混凝土攤鋪機的基本技術參數是料斗容量、攤鋪寬度、最大攤鋪厚度和工作速度。

瀝青混凝土攤鋪機分類及應用如下：
（1）按攤鋪寬度分類瀝青混凝土攤鋪機可分為小型、中型、大型、超大型等四類。
（2）小型機的最大攤鋪寬度一般小于3600mm，用于路面養護和城市道路的修筑工程。
（3）中型機的攤鋪寬度為4000~6000mm，用于一般公路路面的修筑和養護工程。
（4）大型機的攤鋪寬度為7000~9000mm，主要用于高等級公路路面施工。
（5）超大型機的攤鋪寬度大于12000mm，主要用于高速公路、機場、碼頭、廣場等大面積瀝青混凝土路面施工。

瀝青混凝土攤鋪機的構造
瀝青混凝土攤鋪機主要由動力裝置、傳動系統、行走裝置、供料裝置、操縱機構等組成。動力裝置多選用柴油機，各裝置及儀表等均安裝在特制的專用機架上。履帶式與輪胎式攤鋪機的結構除行走裝置及相應的控制系統有區別外，其余組成部分基本相似。
傳動系統
瀝青混凝土攤鋪機的傳動系統主要指行走傳動、供料裝置、工作裝置的動力傳動等。
老式攤鋪機的傳動系統都為機械傳動，新型瀝青混凝土攤鋪機有液壓一機械傳動和全液壓傳動兩種形式。
供料裝置
（1）料斗
料斗位于攤鋪機的前端，用于接收汽車卸下的瀝青混凝土。
料斗由帶兩個出料口的后壁、可折翻的兩側壁和前裙板等組成。有些攤鋪機在出料口處用閘門調整開度控制出料。側壁有外傾和垂直兩種邊板，可由液壓缸頂起內圈將余料卸在刮板輸送器上。前裙板可防止材料漏在攤鋪機的前面影響鋪層的平整度。料斗前面有頂推滾輪以便頂推汽車后輪接受卸料。各類型攤鋪機料斗的結構形式基本相似，只是容量不同，其容量應滿足該機在最大寬度和厚度攤鋪時所需的混凝土量。
（2）刮板輸送器
刮板輸送器是帶有許多刮料板的鏈傳動裝置，安裝在料斗的底部。刮料板由兩根鏈條同時驅動，隨鏈條的轉動來刮送瀝青混凝土。目前攤鋪機采用的刮板輸送器有單排和雙排兩種，單排用于小型攤鋪機，雙排用于大、中型攤鋪機。
刮板輸送器有機械式和液壓式兩種驅動形式。機械驅動形式的刮板輸送器速度不能調節，因此必須用料斗后壁的閘門來調節混凝土的輸送量；液壓式是利用液壓馬達驅動刮板輸送器，由電磁調速器控制液壓馬達的轉速，實現對瀝青混凝土數量的控制，此種結構形式料斗后壁不需要設閘門。
（3）螺旋攤鋪器
螺旋攤鋪器也稱為螺旋分料器，其作用是將刮板輸送來的混凝土分送到熨平板的前端。螺旋攤鋪器為左、右兩連方向相反，旋轉方向相同，可將刮板輸送來的料橫向鋪開。鏈傳動驅動的螺旋攤鋪器的旋轉速度不能調整；由兩個液壓馬達分別驅動的螺旋攤鋪器，可實現左、右螺旋分別運轉或同時運轉，無級變速，以適應攤鋪寬度的不同要求。
螺旋攤鋪器裝配在機架下方，可做垂直方向高低位置的調整，以便攤鋪出不同厚度的鋪層。
為了與熨平板的主（加長）節段相配合，螺旋攤鋪器也有主節段和加長節段，其總長度應為攤鋪寬度的90%，使混凝土在整個攤鋪寬度分布較均勻。
工作裝置
對攤鋪器鋪好的瀝青混凝土鋪層必須進行預壓實，并按厚度和路拱要求進行整形和熨平。此作業由攤鋪機上的振搗梁一熨平板裝置來實現。
（1）振搗梁的機構
振搗梁又稱“夯錘”，安裝在熨平板的前部。混凝土在進入熨平板下面之前先由振搗梁
給予初步搗實。振搗梁的動力由液壓馬達2，通過皮帶帶動驅動軸4轉動來提供。振搗梁5通過軸承6安裝在驅動軸上，軸承的軸心與驅動軸的軸心有一定的偏心量。驅動軸轉動時，由于偏心的原因可帶動振搗梁上下運動，對混凝土產生沖擊夯實作用。
振搗梁為板梁式結構，為結構相同的左右兩副，由偏心軸驅使做上下垂直運動。偏心軸也是左右兩根，其內端鉸接構成一體，安裝在熨平裝置的牽引架上。左、右軸上偏心輪的相位相差180°．使振搗梁工作時兩側能一上一下交替地對鋪層進行搗實。
（2）熨平裝置
熨平裝置由熨平板、牽引臂、厚度調節器、路拱調節器和加熱器等組成。振動熨平裝置是在熨平板上面加裝了振動器，可同時起到振動壓實和整面熨平的作用。
熨平板是用鋼板焊成的兩個箱形結構，內部裝有路拱調節器，與厚度調節器配合，調整路面橫截面形狀。熨平板和振搗梁一起通過左、右兩根牽引臂鉸裝在機架兩側專用的托架或自動調平裝置的液壓缸上。厚度調節器在老式的攤鋪機上大多為螺桿調節式，新式攤鋪機則采用液壓式：熨平底板可采用火焰加熱或電加熱。

攤鋪機操作規程
一、攤鋪機操作人員必須經過專業培訓，了解機械性能、構造，掌握保養知識，熟練地掌握本機性能及操作要領和安全事項，并經有關部門確認合格后，方可單獨操作。
二、起動發動機前必須檢查：油(機油、燃油、工作油、潤滑油)量是否足，風扇上皮帶松緊度，有無漏油及其部件松動現象。檢查當天工作所需的各種配件、附件、工具等是否齊備。
三、起動發動機后，怠速運行至少兩分種后檢查各監控系統指示是否正常。
四、運料車輛倒料必須有人指揮，準確將料卸入機器料斗內。
五、攤鋪機工作前須和左右調平人員取得聯系，確保其他人員不在作業內，方可作業。
六、在作業檔向行車走檔轉換時，必須在小油門，機器完全停穩后，各工作部件停止工作情況下進行。
七、操作人員嚴禁酒后操作，操作設備時必須穿戴整齊，不得穿拖鞋，不得有吸煙、飲食等其他有礙安全作業行為。
八、攤鋪機在工作后，所有防護裝置必須安裝在指定位置上。
九、操作室(臺)必須保持清潔，及時清理油污等污物，不得亂放工具等其他物品。
十、司機離開操作臺前，必須將操作機構全部置于“0”位上。
十一、對于液壓自動加寬攤鋪機加寬時，必須注意和觀察附近情況，以免傷人和損壞設備。
十二、當攤鋪在使用液化氣罐加熱時，在熄火或失火等情況，必須將罐閥關閉。當環境溫度高于200C或太陽直曬車氣罐時使用氣罐加熱，氣罐必須加以遮蓋。
十三、攤鋪結束后，清洗材料輸送、搗實裝置、停機時必須把熨平板放置在墊木上，機器停放下不得妨礙交通，且應放置警示牌。發動機怠帶運行5分鐘再熄火，然后切斷電源，鎖上儀表盤。
十四、設備保養必須按照說明書中的要求進行。
十五、設備維修保養時，必須：
(一)料斗、熨平板固定牢靠。
(二)發動機熄火。
(三)維修液壓系統時，必須釋放液壓系統的余壓。
