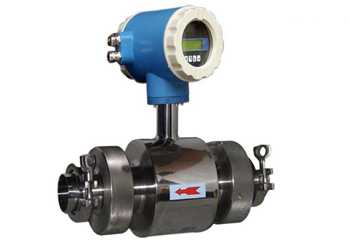

LED-W型衛生型電磁流量計

　　LED-W型衛生型電磁流量計除可測量一般導電流體的流量，亦可測量酸、堿、鹽等腐蝕性導電液體。LED-W型衛生型電磁流量計測量原理是基于法拉第電磁感應定律。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

LED-W型衛生型電磁流量計說明書

LED-W型衛生型電磁流量計

LED-W型衛生型電磁流量計|衛生型電磁流量計知名廠家

LED-W型衛生型電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。
LED-W型衛生型電磁流量計除可測量自來水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的一般導電流體的流量，亦可測量酸、堿、鹽等腐蝕性導電液體。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

外形尺寸

DN	額定壓力	儀表外形尺寸單位：mm 四氟襯里/橡膠襯里
DN	Mpa	A	B	C	D	E		￠D	￠K	nx￠d
15	4.0	150	95	50						4*14
20			95	50				95	65	4*14
25			100	55				115	75	4*14
32			105	60				140	85	4*18
40		197/202	110	65				150	110	4*18
50			121	76				165	125	4*18
65			130	85				185	145	8*18
80			135	90				200	160	8*18
100	1.6	297/302	145	100				220	180	8*18
125		247/252	161	116				245	210	8*18
150		297/302	171	126				280	240	8*22
200		348/352	199	154				335	295	12*22
250		398/402	224	179				405	355	12*22
300	1.0	498/502	249	204				440	400	12*22
350		498/502	274	229				500	460	16*22
400		598/602	305	260				565	515	16*26
450		598/602	330	285				615	565	20*26
500		600	360	403	300	240		670	620	20*26
600		600	410	453	300	270		780	725	20*30
700		700	467	560	400	350		895	840	24*30
800		800	517	610		400		1010	950	24*33
900		900	567	660		470		1110	1050	28*33
1000		1000	617	712		570		1225	1160	28*36
1200	0.6	1200	719	814	600	710		1400	1340	32*33
1400		1400	819	914	600	900		1625	1560	36*36
1600		1600	919	1036	800	1040		1825	1760	40*36
1800		1800	1021	1138	800	1180		2045	1970	44*39
2000		2000	1121	1238			1350	2265	2180	48*42

襯里材料的選擇

應根據被測介質的腐蝕性、磨損性及溫度來選擇。硬/軟橡膠可耐一般的弱酸、堿的腐蝕，耐溫65℃，軟橡膠油耐磨性，聚四氟乙烯幾乎能耐出磷酸以外的強酸、堿腐蝕，介質溫度可達130℃，但不可磨損。聚氨酯橡膠有較好的耐磨損，但不耐酸、堿腐蝕，耐溫度性較差，介質溫度小于65℃.參考表如下：

襯里材料	主要功能	適應范圍
硬橡膠	1、開奶常溫下的鹽酸、醋酸、草酸、氨水、磷酸及 50%的硫酸、氫氧化鈉、氫氧化鉀。 2、忌強氧化劑	1、低于65℃ 2、一般的鹽、堿、鹽溶液
軟橡膠	1、有較好的彈性，耐磨性能較好。 2、耐一般的低濃度酸、堿、鹽介質的腐蝕。 3、不耐氧化性介質的腐蝕。	1、低于65℃ 2、測一般水、污水、泥漿、礦漿
聚四氟乙烯（PTFE）改性聚四氟乙烯（PEA）	1、塑料中化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸。也能耐濃堿和有機溶劑。 2、耐磨性和粘結性差。	1.-40℃～﹢130℃（PYFE） -40℃～﹢200℃（PFA） 2.酸、堿等強腐蝕介質 3.衛生類介質

二、測量原理

LED-W衛生型電磁流量計的測量原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯(橡膠，特氟隆等)實現與流體和測量電極的電磁隔離。

　　導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:E=KBV- D
式中：
K---------儀表常數
B---------磁感應強度
V - --------測量管道界面內的平均流速
D--------測量管道的截面內徑

三、衛生型電磁流量計特點

采用快速鏈接方案，使用中的電磁流量計便于快速拆卸、安裝、清洗和維護；
采用16位嵌入式微處理器做信號處理，具有運算速度快，計算精度高，全數字化信號處理，抗干擾能力強，測量穩定可靠等特點；
新型的襯里工藝和襯里材料，使測量管內光潔如鏡，無阻流不見、無壓損，能有效防止測量流體殘余物在測量管中的堆積；
測量精度不受流體密度、粘度、溫度、壓力等變化的影響；
轉換器采用大屏幕高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，在強光下或夜晚都能清晰讀數；
轉換器具有雙向自動測量功能，可同時顯示流量百分比、瞬時流量、正、反向累積總量等測量參數；
轉換器具有多種輸出功能、電流輸出、脈沖輸出、RS232、RS485數字接口、以及GPRS無線數據遠傳等功能；
轉換器具有自診斷故障報警功能、空管檢測警報、流量上、下限超限報警、勵磁系統故障檢測警報等；
轉換器具有批量處理功能即定量控制功能。

四、主要技術性能指標

公稱通徑：DN10~DN200mm
公稱壓力：0.25MPa~1.6MPa
精確度：：±0.2% ±0.5%(示值誤差)
測量范圍：0.01~10m/s
襯里材料：PFA
電極材料：不銹鋼OCrl8Nil2Mo2Ti、哈氏合金B、C、鈦Ti、鉭(Ta)、不銹鋼涂覆碳化鎢、特殊
介質溫度：普通橡膠襯里：－20～＋60℃ 高溫橡膠襯里：－20～＋90℃ 高溫橡膠襯里：－20～＋90℃ 高溫型四氟襯里：－20～＋180℃
連接方式：ISO標準快速接頭
被測介質電導率：>20μS/cm
防護等級：IP68、IP65(可選)
電流輸出即頻率輸出：4~20mA(負載電阻≤500Ω)；頻率輸出：1-2000Hz
數字接口：RA232、RS485、HART等(可選)
電源：220V/AC或24V/DC

卓力工礦是國內知名LED-W型衛生型電磁流量計生產廠家，有豐富的經驗為客戶提供高品質的LED-W型衛生型電磁流量計及完善的售后服務，如果您想了解最新LED-W型衛生型電磁流量計價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
