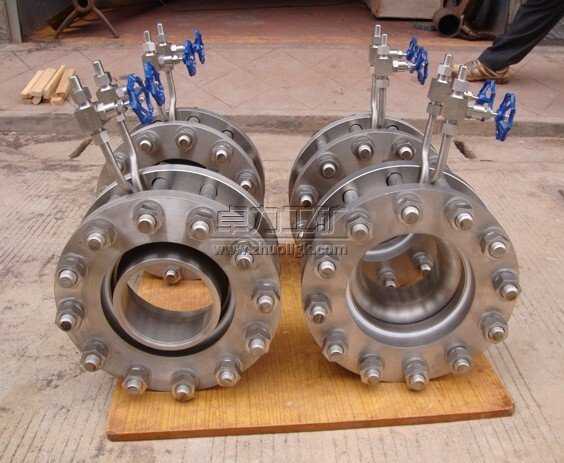

噴嘴流量計

噴嘴流量計|噴嘴流量計生產廠家

噴嘴流量計 噴嘴式流量計 噴嘴蒸汽流量計 標準噴嘴蒸汽流量計   標準噴嘴液體流量計 長徑噴嘴流量計  v錐噴嘴流量計  焊接式噴嘴流量計 噴嘴流量計價格  Tel：132 8008 2001 曹經理

噴嘴流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。標準噴嘴節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，廣泛應用于石油、化工、冶金、電力、輕工等部門。

結構組成
一體式安裝由智能顯示儀（多參差變送器）和噴嘴裝置一道組成噴嘴流量計。它自帶有高品質的差壓傳感器、壓力傳感器，熱電阻溫度傳感器。AW2003-型智能顯示儀（多 參差變送器）不僅在差壓傳感器量程范圍自動適應，而且各種補償系數如：流出系數C、流 束膨張系數ε等均進行在線計算，真正實現了擴大量程的同時保證計量的精度。 采用大屏幕LCD同屏顯示累積流量、瞬時流量、瞬時壓力、瞬時溫度值，不用人工切換。4-20mA兩線制瞬時流量輸出。分本安型防爆產品及普通型產品兩大類。
分體式安裝由獨立的噴嘴裝置、差壓、壓力、溫度變送器、流量計算儀、截止閥等部份組合而成。各部份之間的連接組合由用戶自己完成。
噴嘴流量變送器由噴嘴流量傳感器和差壓變送器組成，輸出代表差壓信號大小的4-20mA電信號，流量計算及溫度、壓力補償由用戶另外配置完成。有分體式安裝和一體式安裝兩種結構。 一體式安裝是產品出廠時己將差壓變送器與噴嘴連接成一體，用戶購買一體式噴嘴后，使用時不需再連接引壓管。但必需配接相應的流量計算器、壓力變送器和溫度變送器。 分體式噴嘴流量變送器由獨立的噴嘴流量傳感器和差壓變送器組成。噴嘴流量傳感器和差壓變送器之間的引壓管連接由用戶自己完成。

結構形式
·標準噴嘴由垂直于軸線的入口平面部分A、圓弧形曲面B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽F組成，其取壓方式上游取壓口采用角接取壓，下游取壓口可按角接取壓設置，也可設置于較遠下游處。
噴嘴總長度
　　·當0.30≤β≤2/3時，噴嘴長度=0.6041d
　　·當2/3≤β≤0.80時，噴嘴長度={0.4041+（0.75/β-0.25/β2-0.5225）0.5}d
　　·ISA 1932噴嘴（圖4.4） 上游面由垂直于軸的平面、廓形為圓周的兩段弧線所確定的收縮段、圓筒形喉部和凹槽組成的噴嘴。ISA 1932噴嘴的取壓方式僅角接取壓一種。
　　·長徑噴嘴上游面由垂直于軸的平面、廓形為1/4橢圓的收縮段、圓筒形喉部和可能有的凹槽或斜角組成的噴嘴。長徑噴嘴的取壓方式僅D-D/2取壓一種。

噴嘴流量計特點：
只提供差壓信號的形成部分（噴嘴部分），不提供差壓變送器和流量計算顯示部分，輸出信號為流體在節流件前后形成的壓力差。由用戶自己進行其它配置。
與孔板流量計相比，噴嘴流量計的壓力損失較小，因而節約能源，比較堅固耐用，適合高溫高壓流體，廣泛使用在電力、化工等行業的蒸汽流量測量。噴嘴流量計包括標準噴嘴（ISA1932噴嘴）、長頸噴嘴兩種。其設計制造均符合國際標準ISO5167或國家標準GB/T2624的規定。
噴嘴流量傳感器特點：
只提供差壓信號的形成部分（噴嘴部分），不提供差壓變送器和流量計算顯示部分，輸出信號為流體在節流件前后形成的壓力差。由用戶自己進行其它配置。

分類及相關參數
(1) 標準噴嘴
·適用介質；特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體
·公稱口徑：DN50—500mm （DN>500亦可設計、生產）
·工作壓力：≦42MPa
·工作溫度：-50℃ — 650℃
·取壓方式：角接（單獨環室、法蘭環室一體或直接鉆孔）取壓
·噴嘴安裝方式：法蘭（直接鉆孔兼取壓件）、緊固件夾持式
法蘭、環室、緊固件夾持式
夾持件（兼取壓件）焊接式
·執行標準:IS05167; GB/T2624
·精確度:符合標準：±1.0 %
·材質：法蘭或夾持件：按介質溫度可選碳鋼、合金鋼；不銹鋼等
噴 嘴:不銹鋼304; 316等
(2) 長徑噴嘴
·適用介質；特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體
·公稱口徑：DN50—630mm
·工作壓力：≦42MPa
·工作溫度：-50℃ - 650℃
·取壓方式：徑距（D-D/2)取壓
·噴嘴件安裝方式：配帶并焊接上、下游管段再按徑距（D-D/2)設置取壓孔·
·執行標準：IS05167; GB/T2624
·精確度：符合標準：±2.0 %
·材質：上、下游管段按介質溫度可選碳鋼、合金鋼；不銹鋼等
噴嘴；不銹鋼304; 316等

卓力工礦是國內知名噴嘴流量計生產廠家，有豐富的經驗為客戶提供高品質的噴嘴流量計及完善的售后服務，如果您想了解最新噴嘴流量計價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：噴嘴流量計發貨時間？ 噴嘴流量計售后保障？ 噴嘴流量計訂貨需要提供什么信息？
