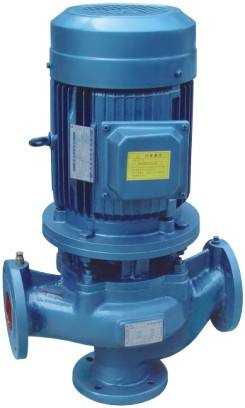

PBG屏蔽式管道離心泵

PBG屏蔽式管道離心泵|PBG屏蔽式管道泵

產品概述
屏蔽式管道離心泵實際上是電動機加一層屏蔽，一方面減小機械噪音，一方面用水冷卻電動機鐵芯（循環水從入口取出后進入夾層流向出口），優勢比較明顯。
提倡采用屏蔽式管道離心泵。但是造價高于普通管道離心泵。家庭鍋爐因為工作地點在屋內，為了不影響夜間休息，應該選擇低噪音的屏蔽泵。

PBG屏蔽式管道離心泵吸收了國際上屏蔽泵設計及制造的先進技術,將電機的屏蔽技術應用于流體輸送領域,為適應國內市場需求而最新推出的系列化新產品。
PBG屏蔽式管道離心泵系列性能參數基本符合國際標準IS02858及國家標準JB/T6878.2-93的規定。具有設計規范,通用化程度高,結構合理,性能穩定,運轉低噪音,無振動等顯著特點,是替代常規管道泵的理想產品。
PBG屏蔽式管道離心泵全系列共67個品種,184個規格,其性能范圍:流量6.3～1080m3/h,揚程12.5～125m,配用電機功率0.37～160kW,轉速1450r/min和2900r/min。

主要用途：
①PBG型屏蔽式管道離心泵普通型供輸送清水及物理化學性質類似于清水的其他液體之用。介質使用溫度不超過80℃,適用于工業和城市給排水,高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套。特別適用對振動、噪音要求較高的場合,如地下泵房、空調制冷系統等。
②PBG型屏蔽式管道離心泵熱水型主要供輸送溫度不超過160℃不含固體顆粒的軟水之用,適用于能源、冶金、化工、紡織、造紙以及賓館、飯店、浴室、鍋爐熱水增壓循環輸送及城市采暖系統循環等場合。
③PBG屏蔽式管道離心泵防腐型供輸送不含固體顆粒,具有腐蝕性,粘度類似于水的液體,適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門。

產品特點：
1、泵結構緊湊，機泵一體化，體積小。其立式結構具有安裝占地面積小，運行平穩，安裝無需調整。
2、泵進出口設計成規格相同法蘭，且位于同一中心線上，可象閥門一樣直接安裝在管路上，且中心低，便于管道布置，安裝特別方便。
3、泵與電機同軸，軸向尺寸短，使泵運行更加平穩，噪音低。
4、取消傳統軸封方式，避免了輸送介質的外泄，因此具有完全無泄露的顯著特點。
5、用滑動軸承替代常規電機滾動軸承，使泵具有運行特別平穩，振動噪音極低。
6、安裝檢修方便，無需拆動管路系統，只要拆下連接體螺母即可抽出全部轉子部件進行檢查和維修。
7、可根據使用要求即流量和揚程的需要進行泵的串、并聯運行方式。

工作條件
1、 電源額定電壓為380V，頻率為50Hz，三相交流電；
2、 輸送流體不應含有體積比超過0.1%和粒度大于0.2mm的固體顆粒；
3、 輸送液體的溫度≤120℃；
4、 系統壓力不超過1.0MPa，不小于50Kpa；如超過請訂貨時注明
5、 環境溫度不超過40℃
6、 海拔不超過1000mm
7、 電動機為鼠籠型，適用于滿壓起動，如果電原容量不足以滿壓起動時，則可采用降壓啟動。

PBG屏蔽管道泵型號意義：
PBG屏蔽管道泵性能參數

型號		流量Q				揚程 (m)		效率 (%)		轉速 (r/min)		電機功率 (kW)			必需汽蝕余量 (m)		重量 (kg)
		(m3/h)		(L/s)
PBG40-100		6.3		1.75		12.5		54		1450		0.55			3.5		32
PBG40-100A		5.6		1.56		10		52		1450		0.37			3.5		32
PBG40-125		6.3		1.75		20		46		1450		1.1			3.5		34
PBG40-125A		5.6		1.56		16		45		2900		0.75			3.5		33
PBG40-160		6.3		1.75		32		40		2900		2.2			3.5		47
PBG40-160A		5.9		1.64		28		39		2900		1.5			3.5		43
PBG40-160B		5.5		1.53		24		38		2900		1.1			3.5		38
PBG40-200		6.3		1.75		50		33		2900		4.0			3.5		74
PBG40-200A		5.9		1.64		44		31		2900		3.0			3.5		62
PBG40-200B		5.3		1.47		36		29		2900		2.2			3.5		52
PBG40-250		6.3		1.75		80		28		2900		7.5			3.5		105
PBG40-250A		5.9		1.64		70		28		2900		5.5			3.5		98
PBG40-250B		5.5		1.53		60		27		2900		4.0			3.5		77
PBG40-100(I)		12.5		3.47		12.5		62		1450		1.1			3.5		34
PBG40-100(I)A		11		3.05		10		60		1450		0.75			3.5		32
PBG40-125(I)		12.5		3.47		20		58		1450		1.5			3.5		38
PBG40-125(I)A		11		3.05		16		57		1450		1.1			3.5		33
PBG40-160(I)		12.5		3.47		32		52		2900		3.0			3.5		56
PBG40-160(I)A		11.7		3.25		28		51		2900		2.2			3.5		47
PBG40-160(I)B		10.4		2.89		22		50		2900		1.5			3.5		43
PBG40-200(I)		12.5		3.47		50		46		2900		5.5			3.5		85
PBG40-200(I)A		11.7		3.25		44		45		2900		4.0			3.5		75
PBG40-200(I)B		10.6		2.94		36		44		2900		3.0			3.5		63
PBG40-250(I)		12.5		3.47		80		38		2900		11			3.5		145
PBG40-250(I)A		11.6		3.22		70		38		2900		7.5			3.5		95
PBG40-250(I)B		10.8		3.0		60		37		2900		7.5			3.5		94
PBG40-250(I)C		10.0		2.78		52		36		2900		5.5			3.5		88
PBG50-100		12.5		3.47		12.5		62		1450		1.1			3.5		36
PBG50-100A		11		3.05		10		60		1450		0.75			3.5		35
PBG50-125		12.5		3.47		20		58		1450		1.5			3.5		43
PBG50-125A		11		3.05		16		57		1450		1.1			3.5		38
PBG50-160		12.5		3.47		32		52		2900		3.0			3.5		59
PBG50-160A		11.7		3.25		28		51		2900		2.2			3.5		51
PBG50-160B		10.4		2.89		22		50		2900		1.5			3.5		47
PBG50-200		12.5		3.47		50		46		2900		5.5			3.5		101
PBG50-200A		11.7		3.25		44		45		2900		4.0			3.5		80
PBG50-200B		10.6		2.94		36		44		2900		3.0			3.5		68
PBG50-250		12.5		3.47		80		38		2900		11			3.5		160
PBG50-250A		11.6		3.22		70		38		2900		7.5			3.5		115
PBG50-250B		10.8		3.0		60		37		2900		7.5			3.5		114
PBG50-250C		10.0		2.78		52		36		2900		5.5			3.5		108
PBG50-100(I)		25		6.94		12.5		69		1450		1.5			3.8		41
PBG50-100(I)A		22.3		6.19		10		67		1450		1.1			3.8		36
PBG50-125(I)		25		6.94		20		68		1450		3.0			3.8		56
PBG50-125(I)A		22.3		6.49		16		66		1450		2.2			3.8		48
PBG50-160(I)		25		6.94		32		63		1450		4.0			3.8		72
PBG50-160(I)A		23.4		6.5		28		62		1450		4.0			3.8		71
型號		流量Q				揚程 (m)		效率 (%)		轉速 (r/min)		電機功率 (kW)			必需汽蝕余量 (m)		重量 (kg)
		(m3/h)		(L/s)
PBG80-125		50		13.9		20		72.5		1450		5.5			4.2		99
PBG80-125A		45		12.5		16		71		1450		4.0			4.2		79
PBG80-160		50		13.9		32		71		1450		7.5			4.2		105
PBG80-160A		46.7		13.0		28		70		1450		7.5			4.2		105
PBG80-160B		43.3		12.0		24		69		1450		5.5			4.2		98
PBG80-200		50		13.9		50		67		2900		15.5			4.2		175
PBG80-200A		47		13.1		44		66		2900		11.0			4.2		165
PBG80-200B		43.5		12.1		38		65		2900		7.5			4.2		115
PBG80-250		50		13.9		80		59		2900		22.0			4.2		240
PBG80-250A		46.7		13.0		70		59		2900		18.5			4.2		210
PBG80-250B		43.3		12.0		60		58		2900		15.0			4.2		185
PBG80-315		50		13.9		125		54		2900		37.0			4.2		355
PBG80-315A		46.5		12.9		110		54		2900		30.0			4.2		340
PBG80-315B		44.5		12.4		100		53		2900		30.0			4.2		340
PBG80-315C		41		11.4		85		51		2900		22.0			4.2		275
PBG80-100(I)		100		27.8		12.5		76		1450		5.5			4.2		108
PBG80-100(I)A		89		24.7		10		74		1450		4.0			4.2		87
PBG80-125(I)		100		27.8		20		76		1450		11.0			4.2		163
PBG80-125(I)A		89		24.7		16		74		1450		7.5			4.2		113
PBG80-160(I)		100		27.8		32		76		1450		15.0			4.2		184
PBG80-160(I)A		93.5		26.0		28		74		1450		11.0			4.2		174
PBG80-160(I)B		86.6		24.1		24		72		1450		11.0			4.2		174
PBG80-200(I)		100		27.8		50		74		1450		22.0			4.2		251
PBG80-200(I)A		93.5		26.0		44		73		1450		18.5			5.5		220
PBG80-200(I)B		87		24.2		38		71		1450		15.0			5.5		198
PBG100-100		100		27.8		12.5		76		1450		5.5			5.5		113
PBG100-100A		89		24.7		10		74		1450		4.0			5.5		91
PBG100-125		100		27.8		20		76		1450		11.0			5.5		169
PBG100-125A		89		24.7		16		74		1450		7.5			5.5		118
PBG100-160		100		27.8		32		76		1450		15.0			5.5		191
PBG100-160A		93.5		26.0		28		74		1450		11.0			5.5		181
PBG100-160B		86.6		24.1		24		72		1450		11.0			5.5		181
PBG100-200		100		27.8		50		74		1450		22.0			5.5		245
PBG100-200A		93.5		26.0		44		73		1450		18.5			5.5		215
PBG100-200B		87		27.2		38		71		1450		15.0			5.5		193
PBG125-100		160		44.4		12.5		82		1450		11.0			5.5		180
PBG125-100A		143		39.7		10		77		1450		7.5			5.5		125
PBG125-125		160		44.4		20		80		1450		15.0			5.5		220
PBG125-25A		143		39.7		16		77		1450		11.0			5.5		210
PBG125-160		160		44.4		32		78		1450		22.0			5.5		265
PBG125-160A		150		41.7		28		76		1450		18.5			5.5		230
PBG125-1160B		138		38.3		24		73		1450		15.0			5.5		215
PBG125-200		160		44.4		50		77		1450		37.0			5.5		395
PBG125-200A		150		41.7		44		76		1450		30.0			5.5		380
PBG125-200B		138		38.3		37.5		75		1450		22.0			5.5		320
PBG150-200		200		55.6		12.5		78		1450		15.0			5.0		265
型號	流量Q				揚程 (m)		效率 (%)		轉速 (r/min)		電機功率 (kW)		必需汽蝕余量 (m)	重量 (kg)
	(m3/h)		(L/s)
PBG50-160(I)B	21.6		6.0		24		58		1450		3.0		3.8	59
PBG50-200(I)	25		6.94		50		58		2900		7.5		3.8	108
PBG50-200(I)A	23.5		6.53		44		57		2900		7.5		3.8	107
PBG50-200(I)B	21.8		6.06		38		55		2900		5.5		3.8	100
PBG50-250(I)	25		6.94		80		50		2900		15.0		3.8	175
PBG50-250(I)A	23.4		6.5		70		50		2900		11.0		3.8	165
PBG50-250(I)B	21.6		6.0		60		48		2900		11.0		3.8	165
PBG50-315(I)	25		6.94		125		40		2900		30.0		3.8	310
PBG50-315(I)A	23.7		6.58		113		40		2900		22.0		3.8	245
PBG50-315(I)B	22.5		6.25		101		39		2900		18.5		3.8	215
PBG50-315(I)C	20.6		5.72		85		38		2900		15.0		3.8	195
PBG65-100	25		6.94		12.5		69		1450		1.2		3.8	46
PBG65-100A	22.3		6.19		10		67		1450		1.1		3.8	41
PBG65-125	25		6.94		20		68		1450		3.0		3.8	58
PBG65-125A	22.3		6.19		16		66		1450		2.2		3.8	49
PBG65-160	25		6.94		32		63		1450		4.0		3.8	75
PBG65-160A	23.4		6.5		28		62		1450		4.0		3.8	75
PBG65-160B	21.6		6.0		24		58		1450		3.0		3.8	63
PBG65-200	25		6.94		50		58		2900		7.5		3.8	107
PBG65-200A	23.5		6.53		44		57		2900		7.5		3.8	107
PBG65-200B	21.8		6.06		38		55		2900		5.5		3.8	100
PBG65-250	25		6.94		80		50		2900		15.0		3.8	180
PBG65-250A	23.4		6.5		70		50		2900		11.0		3.8	170
PBG65-250B	21.6		6.0		60		49		2900		11.0		3.8	170
PBG65-315	25		6.94		125		40		2900		30.		3.8	320
PBG65-315A	23.7		6.58		113		40		2900		22.0		3.8	255
PBG65-315B	22.5		6.25		101		39		2900		18.5		3.8	225
PBG65-315C	20.6		5.72		85		38		2900		15.5		3.8	205
PBG65-100(I)	50		13.9		12.5		73		1450		3.0		4.2	63
PBG65-100(I)A	44.7		12.5		10		72		1450		2.2		4.2	53
PBG65-125(I)	50		13.9		20		72.5		1450		5.5		4.2	99
PBG65-125(I)A	45		12.5		16		71		1450		4.0		4.2	78
PBG65-160(I)	50		13.9		32		71		1450		7.5		4.2	103
PBG65-160(I)A	46.7		13.0		28		70		1450		7.5		4.2	103
PBG65-160(I)B	43.3		12.0		24		69		1450		5.5		4.2	97
PBG65-200(I)	50		13.9		50		67		2900		15.0		4.2	176
PBG65-200(I)A	47		13.1		44		66		2900		11.0		4.2	166
PBG65-200(I)B	43.5		12.1		38		65		2900		7.5		4.2	114
PBG65-250(I)	50		13.9		80		59		2900		22.0		4.2	235
PBG65-250(I)A	46.7		13.0		70		59		2900		18.5		4.2	205
PBG65-250(I)B	43.3		12.0		60		58		2900		15.0		4.2	180
PBG65-315(I)	50		13.9		125		54		2900		34.0		4.2	350
PBG65-315(I)A	46.5		12.9		110		54		2900		30.0		4.2	355
PBG65-315(I)B	44.5		12.4		100		53		2900		30.0		4.2	335
PBG65-315(I)C	41		11.4		85		51		2900		22.0		4.2	270
PBG80-100	50		13.9		12.5		73		1450		3.0		4.2	63
PBG80-100A	44.7		12.4		10		72		1450		2.2		4.2	54
型號	流量Q				揚程 (m)		效率 (%)		轉速 (r/min)		電機功率 (kW)		必需汽蝕余量 (m)	重量 (kg)
	(m3/h)		(L/s)
PBG150-200A	179		49.7		10		76		1450		11.0		5.0	244
PBG150-250	200		55.6		20		79		1450		18.5		5.0	300
PBG150-250A	184.4		51.2		17		78		1450		15.0		5.0	262
PBG150-250B	167		46.4		14		76		1450		11.0		5.0	241
PBG150-315	200		55.6		32		78		1450		30.0		5.5	410
PBG150-315A	187		51.9		28		77		1450		22.0		5.5	335
PBG150-315B	173		48.1		24		76		1450		18.5		5.5	315
PBG150-400	200		55.6		50		75		1450		45.0		5.5	490
PBG150-400A	187		51.9		44		74		1450		37.0		5.5	454
PBG150-400B	174		48.3		38		73		1450		30.0		5.5	435
PBG150-400C	160		44.4		32		71		1450		22.0		5.5	365
PBG200-200	200		55.6		12.5		78		1450		15.0		5.0	265
PBG200-200A	179		49.7		10		76		1450		11.0		5.0	244
PBG200-250	200		55.9		20		79		1450		18.5		5.0	305
PBG200-250A	184.4		51.2		17		78		1450		15.0		5.0	267
PBG200-250B	167		46.4		14		76		1450		11.1		5.0	246
PBG200-315	200		55.6		32		78		1450		30.0		5.5	417
PBG200-315A	187		51.9		28		77		1450		22.0		5.5	342
PBG200-315B	173		48.1		24		76		1450		18.5		5.5	322
PBG200-400	200		55.6		50		75		1450		45.0		5.5	498
PBG200-400A	187		51.9		44		74		1450		37.0		5.5	462
PBG200-400B	174		48.3		38		73		1450		30.0		5.5	443
PBG200-400C	160		44.4		32		71		1450		22.0		5.5	373
PBG200-200(I)	400		111.1		12.5		80		1450		22.0		5.5	382
PBG200-200(I)A	358		99.4		10		78		1450		18.5		5.5	364
PBG200-250(I)	400		111.4		20		80		1450		30.0		5.5	475
PBG200-250(I)A	358		99.4		16		78		1450		22.0		5.5	405
PBG200-250(I)B	322		89.4		13		75		1450		18.5		5.5	387
PBG200-315(I)	400		111.4		32		80		1450		55.0		5.5	675
PBG200-315(I)A	374		103.9		28		79		1450		45.0		5.5	560
PBG200-315(I)B	346		96.1		24		78		1450		37.0		5.5	535
PBG200-400(I)	400		111.4		50		81		1450		75.0		5.5	830
PBG200-400(I)A	374		103.9		44		80		1450		75.0		5.5	830
PBG200-400(I)B	346		96.1		30		78		1450		55.0		5.5	685
PBG200-400(I)C	320		88.9		32		76		1450		45.0		5.5	580
PBG300-235	720		200		18		81		970		55.0		6.0	1120
PBG300-235A	657		182.5		15		79		970		45.0		6.0	1030
PBG300-235B	600		167.0		12.5		77		970		37.0		6.0	890
PBG300-300	720		200		28		81		970		75.0		6.0	1350
PBG300-300A	666		185		24		80		970		75.0		6.0	1350
PBG300-300B	623		173.1		21		79		970		55.0		6.0	1170
PBG300-380	720		200		44		84		970		132.0		6.0	1900
PBG300-380A	666		185		38		80		970		110.0		6.0	1700
PBG300-380B	614		170.6		32		78		970		90.0		6.0	1530
PBG300-235(I)	1080		300		40		82		970		160.0		6.0	1680
PBG300-235(I)A	965		268.1		32		80		970		132.0		6.0	1440

卓力工礦是國內知名PBG屏蔽式管道離心泵生產廠家，有豐富的經驗為客戶提供高品質的PBG屏蔽式管道離心泵及完善的售后服務，如果您想了解最新PBG屏蔽式管道離心泵價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：PBG屏蔽式管道離心泵發貨時間？ PBG屏蔽式管道離心泵售后保障？ PBG屏蔽式管道離心泵訂貨需要提供什么信息？

產品標簽：PBG屏蔽式管道離心泵| PBG屏蔽式管道泵

其他人還看了

相關資料
