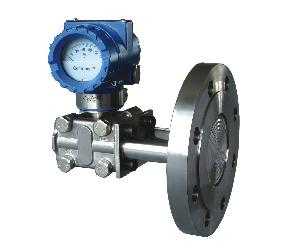

電容式壓力傳感器

電容式壓力傳感器|單電容式壓力傳感器|差動電容式壓力傳感器

電容式壓力傳感器是一種利用電容敏感元件將被測壓力轉換成與之成一定關系的電量輸出的壓力傳感器。
電容式壓力傳感器特點是，低的輸入力和侏儒能量，高動態響應，小的自然效應，環境適應性好。

原理
電容式壓力傳感器一般采用圓形金屬薄膜或鍍金屬薄膜作為電容器的一個電極，當薄膜感受壓力而變形時，薄膜與固定電極之間形成的電容量發生變化，通過測量電路即可輸出與電壓成一定關系的電信號。電容式壓力傳感器屬于極距變化型電容式傳感器，可分為單電容式壓力傳感器和差動電容式壓力傳感器。

類型
單電容式壓力傳感器
它由圓形薄膜與固定電極構成。薄膜在壓力的作用下變形，從而改變電容器的容量，其靈敏度大致與薄膜的面積和壓力成正比而與薄膜的張力和薄膜到固定電極的距離成反比。另一種型式的固定電極取凹形球面狀，膜片為周邊固定的張緊平面，膜片可用塑料鍍金屬層的方法制成。這種型式適于測量低壓，并有較高過載能力。還可以采用帶活塞動極膜片制成測量高壓的單電容式壓力傳感器。這種型式可減小膜片的直接受壓面積，以便采用較薄的膜片提高靈敏度。它還與各種補償和保護部以及放大電路整體封裝在一起，以便提高抗干擾能力。這種傳感器適于測量動態高壓和對飛行器進行遙測。單電容式壓力傳感器還有傳聲器式（即話筒式）和聽診器式等型式。
差動電容式壓力傳感器
它的受壓膜片電極位于兩個固定電極之間,構成兩個電容器。在壓力的作用下一個電容器的容量增大而另一個則相應減小，測量結果由差動式電路輸出。它的固定電極是在凹曲的玻璃表面上鍍金屬層而制成。過載時膜片受到凹面的保護而不致破裂。差動電容式壓力傳感器比單電容式的靈敏度高、線性度好，但加工較困難（特別是難以保證對稱性），而且不能實現對被測氣體或液體的隔離，因此不宜于工作在有腐蝕性或雜質的流體中。

卓力工礦是國內知名電容式壓力傳感器生產廠家，有豐富的經驗為客戶提供高品質的電容式壓力傳感器及完善的售后服務，如果您想了解最新電容式壓力傳感器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：電容式壓力傳感器發貨時間？ 電容式壓力傳感器售后保障？ 電容式壓力傳感器訂貨需要提供什么信息？

產品標簽：電容式壓力傳感器| 單電容式壓力傳感器|差動電容式壓力傳感器
