外注式單體液壓支柱

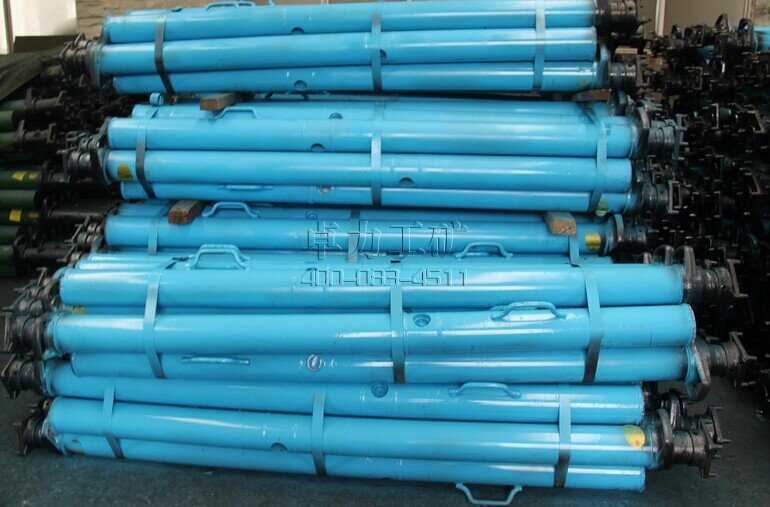

外注式單體液壓支柱|DW外注式單體液壓支柱

DW外注式單體液壓支柱型號代表的意義：D-代表單體液壓支柱 W-代表外注式 45-為支柱最大高度 200-為支柱的額定工作阻力 110-為支柱的油缸直徑

DW外注式單體液壓支柱技術參數：

項目 單位 DW35 DW31.5 DW28 DW25 DW22 DW20 DW18
最大高度 mm 3500 3150 2800 2500 2200 2000 1800
最小高度 mm 2700 2350 2000 1700 1440 1110 1005
行程 mm 800 800 800 800 800 760 690
重量 kg 82.8 76.4 70 58 55 49 47

DW外注式單體液壓支柱的工作原理：
DW型（柱塞懸浮式）液壓支柱的工作原理包括升柱、初撐、承載和回柱四個環節即：
（一）升柱、初撐過程
升柱時將管路系統中的注液槍插入三用閥注油閥體，掛好鎖緊套，操作注液槍，泵站高壓液經注液槍頂開三用閥中的球形單向閥，進入支柱，迫使活柱升高。
（二）承載過程
支柱支設以后便處于承載狀態，隨著支護時間的延長，工作面頂板作用在支柱上的載荷增加，當支柱所承受的載荷超過額定工作阻力時，支柱內腔高壓液體作用在安全閥墊上的力，超過安全閥彈簧預先調定給予六角導向套的壓緊力時，壓縮安全閥彈簧，安全閥墊和六角導向套一起運動，安全閥墊離開閥座，安全閥被打開，內腔液體外溢，活柱下縮。使頂板壓力重新得到平衡。
（三）回柱過程
支柱回收時，將卸載手把插入三用閥右閥筒的卸載孔中，轉動卸載手把，迫使閥套、連接螺桿、注油閥體等整體軸向移動，壓縮卸載閥彈簧，卸載閥墊離開左閥筒的密封面，卸載閥被打開，支柱內腔工作液，經左閥筒噴入采空區，活柱在自重和復位彈簧作用下回縮。完成支柱回收。

卓力工礦是國內知名外注式單體液壓支柱生產廠家，有豐富的經驗為客戶提供高品質的外注式單體液壓支柱及完善的售后服務，如果您想了解最新外注式單體液壓支柱價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：外注式單體液壓支柱發貨時間？ 外注式單體液壓支柱售后保障？ 外注式單體液壓支柱訂貨需要提供什么信息？
