金屬鉸接頂梁型號及技術參數表

標簽：金屬鉸接頂梁|金屬頂梁|鉸接頂梁關注：1412 ℃<發布時間：2019-09-26

山東卓力工礦是知名道岔廠家,專業生產:往復式給煤機,恒阻器,煤礦道岔,鐵路道岔.道岔型號齊全,價格實在!Tel:13280082001.

金屬鉸接頂梁型號：DJA/DFA DJB/DFB DJC/DFC DJD/DFD

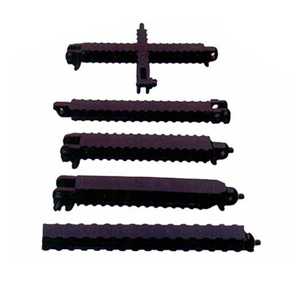

DJA DJB金屬鉸接頂梁屬于中型頂梁，梁身是用 8#π鋼對焊而成，梁身斷面高度為70。該型頂梁是一種鉸接式的頂梁，它可與各種類型單體金屬支柱配合組成金屬支架，供煤礦在水平及緩傾斜回采工作面支護的一種高強度頂梁。由于這種頂梁能懸臂支護工作面煤壁前邊的運輸機道上面的頂板，使煤壁與支柱間有較大的無支護空間。故為采用新型采煤機械和可彎曲運輸機，實現采煤一般機械化提供了條件，是高檔普采和新高檔采技術必要配套設備。
DJB金屬鉸接頂梁的規格主要有7種，包括DJB•Z500X500 DJB•Z1000X600 DJB.Z1000X700 DJB800/420 DJB1000/300 DJB1200/300 DFB•C1400-4400這樣的7種型號規格
    DFB(1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600、3800、4000、4200、4400)/300金屬長梁
    DJA600/390 DJA(700、800)/350 DJA(1000、1200)/250 DJA(1000、1200)/250 DJA800/350金屬鉸接頂梁 DJB1000、1200/300 DJB800/420 DJB600/470 DJB1200(600、800)/300Z DJB800(600、800)/420Z DJB1000(600、800、1000)/300Z金屬鉸接頂梁
    DJA800×(500、600、800、1000)/350Z DJA600×(500、600、800、1000)/390Z DJA(1000、1200)×(500、600、800、1000)/250Z金屬十字鉸接頂梁
    DJB(1200、1400、1600、1800、2000、2200、2400、2600)×1000/300Z DJB(1200、1400、1600、1800、2000、2200、2400、2600)×600/300Z DJB(1200、1400、1600、1800、2000、2200、2400、2600)×800/300Z金屬十字鉸接頂梁
常見金屬鉸接頂梁技術參數表

型號	鉸接梁許用彎矩（KN.m）		單梁承載能力（KN）			整體調質硬度（HB）	梁體斷面系數（c㎡）		調整角度（°）		設計單重（Kg/m）
	鉸接梁許用彎矩（KN.m）		最小Min.（最大Max.）				梁體斷面系數（c㎡）		調整角度（°）
	梁體	鉸接部	L≥1000 L=700 （mm）	700≤L<1000 L=500 （mm）	600≤L<700 L=400 （mm）		WX	WY	上下	左右
DJA/DFA	40.3	20	250(350)	350(490)	437.5(612.5)	290-340	62.7	26.6	≥7	≥3	17.76
DJB/DFB	52.5	30	300(400)	420(560)	525(700)	300-350	68.66	46.54	>7	>3	20.08
DJC/DFC	35.5	無	200(250)	280(350)	350(437.5)	無	44.54	36.89	無	無	16.65
DJD/DFD	26.5	無	150(200)	210(280)	262.5(350)	無	29.00	29.08	無	無	13.62
注： 1 、承載能力為支點跨距 700mm 時，梁體中央的集中載荷。 2 、鉸接部許用彎矩 DJA 為 20KN.m 、 DJB 為 30KN.m ，端部載荷 DJA 為 20KN 、 DJB 為 30KN 計算。 3 、設計重量不包括調角楔的重量。

DJA型金屬頂梁技術參數:

規格型號	長度(mm)	每次接長根數(根)	工作載荷 (KN)		各向調角度 (度)		公稱重量(kg)
規格型號	長度(mm)	每次接長根數(根)	梁體	鉸接部	上下	左右	公稱重量(kg)
DJA-600/390	600	1-2	390	115	≥7°	≥3°	16.76
DJA-800/350	800	1-2	350	115	≥7°	≥3°	20.32
DJA-1000/250	1000	1-2	250	115	≥7°	≥3°	23.86
DJA-1200/250	1200	1	250	115	≥7°	≥3°	27.4

規格型號	長度	高度（mm）		許用載荷（KN）		許用彎矩（KN.m）		調整角度		整體硬度	重量
	（mm）	鉸接部	梁體	梁體	鉸接部	梁體	鉸接部	上下	左右	（HB）	(kg)
DJB600/470	600	138	90	470	170	52.5	30	≥70	≥30	300-350	21
DJB800/420	800			420							25
DJB1000/300	1000			300							29
DJB1200/300	1200			300							33

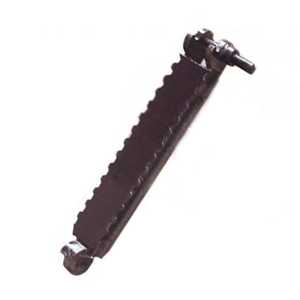

DFB型金屬頂梁是一種重型非鉸接式頂梁，它可與各種類型單體、金屬支柱配合組成金屬支架，供煤礦在水平及緩傾斜回采工作面及機頭或其它較大控頂區使用。它能長跨度懸臂支護控頂區頂板，實現工作面有較大的無支柱支護的工作空間，為改善勞動條件和采用新型采煤機械及可彎曲運輸機創造了有利條件。
技術特征：
特征長度許用彎矩梁體承載能力(KN) 重量
型號規格 (mm) (KN.m) 最小最大 (kg/m)
DFB.C-1400～4400 1400～4400 52.50 300 400 20.78
DFC.C-1400～4400 1400～4400 35 200 250 17.15
備注：
1、承載能力為梁跨距700mm時，梁中央集中載荷；
2、重量含0.7kg/m的焊縫重量；
3、型號規格中每相差200mm增加一個規格

十字金屬鉸接頂梁產品用途：
1、DJB.Z型十字金屬鉸接頂梁可與帶鉸接式活頂蓋的各類型摩擦支柱或單體支柱配合組成金屬支架。
2、十字金屬鉸接頂梁自身可以連接或同B型頂梁相互連接呈方框形網狀結構，勝于傾斜角大于25℃的回采工作面上、下巷道和工作面端頭的支護，以防止支架傾倒，可消除頂板壓力不均勻等所造成的不安全因素質量好，價格合理，該型頂梁是一種鉸接式的頂梁，它可與各種類型單體金屬支柱配合組成金屬支架，供煤礦在水平及緩傾斜回采工作面支護的一種高強度頂梁。由于這種頂梁能懸臂支護工作面煤壁前邊的運輸機道上面的頂板，使煤壁與支柱間有較大的無支護空間。故為采用新型采煤機械和可彎曲運輸機，實現采煤一般機械化提供了條件，是高檔普采和新高檔采技術必要配套設備。
十字金屬鉸接頂梁技術參數：

規格型號	長度	高度（mm）		許用載荷（KN）		許用彎矩（KN.m）		調整角度		整體硬度	重量
	（mm）	鉸接部	梁體	梁體	鉸接部	梁體	鉸接部	上下	左右	（HB）	(kg)
DJB600/470	600	138	90	470	170	52.5	30	≥7⁰	≥3⁰	300-350	21
DJB800/420	800			420							25
DJB1000/300	1000			300							29
DJB1200/300	1200			300							33

型號規格：	DJB-Z500X500
中心距（mm）：	500X500
每次接卡根數：	1
許用彎距（KN?m）：	主梁體 52.50 / 鉸接部 30.00
調整角度（°）：	上、下 ≥7°/ 左、右 ≥3°
質量（KG）：	34

型號規格：	DJB-Z1000X600
中心距（mm）：	1000X600
每次接卡根數：	1
許用彎距（KN?m）：	主梁體 52.50 / 鉸接部 30.00
調整角度（°）：	上、下 ≥7°/ 左、右 ≥3°
質量（KG）：	44

型號規格：	DJB-Z1000X700
中心距（mm）：	1000X700
每次接卡根數：	1
許用彎距（KN?m）：	主梁體 52.50 / 鉸接部 30.00
調整角度（°）：	上、下 ≥7°/ 左、右 ≥3°
質量（KG）：	46

型號規格：	DJB800/420
中心距（mm）：	800
每次接卡根數：	1-2
許用彎距（KN?m）：	主梁體 52.50 / 鉸接部 30.00
調整角度（°）：	上、下 ≥7°/ 左、右 ≥3°
質量（KG）：	22.9

型號規格：	DJB1000/300
中心距（mm）：	1000
每次接卡根數：	1-2
許用彎距（KN?m）：	主梁體 52.50 / 鉸接部 30.00
調整角度（°）：	上、下 ≥7°/ 左、右 ≥3°
質量（KG）：	26.93

型號規格：	DJB1200/300
中心距（mm）：	1200
每次接卡根數：	1-2
許用彎距（KN?m）：	主梁體 52.50 / 鉸接部 30.00
調整角度（°）：	上、下 ≥7°/ 左、右 ≥3°
質量（KG）：	30.95
