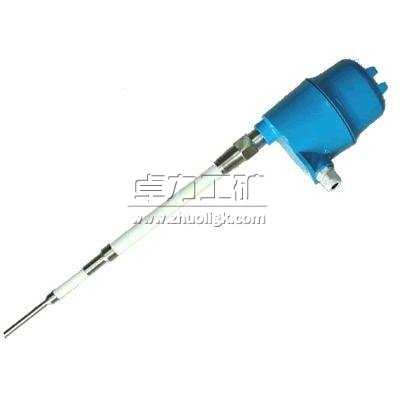

射頻導納料位計

射頻導納料位計|射頻導納料位計價格

射頻導納料位計，能克服物料粘附對物位測量的影響的測量儀器。

特點
1、通用性強：適用于各種場合，可檢測顆粒、飛灰、導電、非導電液體、粘稠物料；
2、抗粘附電路：先進的抗粘附電路設計，可以消除物料的粘附而產生虛假錯誤信號；
3、失電保護模式：低位或高位故障報警?，F場可調。
4、安裝調整容易
5、不怕粘料、掛料
6、穩定性好，不受溫度影響
7、延時輸出可調
8、可選耐溫最高可達:550℃
9、高低位失效保護功能

工作原理
射頻導納料位計產品的結構分為主電極和補償電極兩部分。在主電極與補償電極間分別施加一組RF射頻信號，因而具有很好的抗粘料、掛料特性，是取代電容料位開關的新型物/液位測量產品。
由于保護電極的存在，檢測電路將檢測電極和保護電極的信號進行比較，從而實現克服物料粘附對物位測量的影響。
射頻導納料位計的工作原理介紹：點位射頻導納技術與電容技術的重要區別是采用了三端技術。在電路單元測量信號上引出一根線，經同相放大器放大，其輸出與同軸電纜屏蔽層相連，然后連接到探頭的屏蔽層上。該放大器是一個同相放大器，其增益為“1”，輸出信號與輸入信號等電位，同相位，同頻率，但互相隔離。地線是電纜中最外面的屏蔽層。由于同軸電纜的中心線與中間屏蔽存在上述關系，所以二者之間沒有電位差，也就沒有電流流過，即沒有電流從中心線漏出來，相當于二者之間沒有電容或者說電容為零。因此電纜的溫度效應，安裝電容等也就不會產生影響。對于探頭上的掛料問題，采用一種新的探頭結構，五層同心結構：最里層是中心測桿，中間是中心屏蔽層，最外邊是接地的安裝螺紋，用絕緣層將其分別隔離開來。
與同軸電纜的情況是一樣的，中心測桿與屏蔽層之間沒有電勢差，即使傳感元件上掛料阻抗很小，也不會有電流流過，電子儀器測量的僅僅是從探頭中心到對面罐壁的電流，因為中心元件能阻礙電流沿探頭向上流向容器壁，因而對地電流只有經探頭末端通過被測物料到對面容器。即Ua=Ub lab=(Ua－Ub)/R=0。由于屏蔽層與容器壁之間存在電勢差，兩者之間雖有電流流過，但是該電流不被測量，不影響測量結果。這樣就將測量端保護起來，不受掛料的影響。只有容器中的物位確實上升接觸到中心測量桿時，通過被測物料，中心測桿與地之間形成被測電流。

性能指標
技術參數 測量精度 重復性 導電介質<2mm 非導電介質<50mm
溫度范圍 介質溫度 —200℃∽+800℃（選擇相應的傳感器探頭）
環境溫度 —40℃∽+60℃ 儲存溫度 —40℃∽+60℃
響應時間 0.3s或0∽20s連續可調
靈敏度 優于0.3PF
溫度影響 每10℃±0.05PF
信號輸出 DPDT繼電器輸出，兩組常開、常閉觸點
觸點容量：AC200V5A DC24V5A
供電電源 220V AC或24V DC
功耗 4W
防護等級 IP66
過程連接 外螺紋G3/4″、G1″
法蘭式GB-9123-2000 DN50 PN0.6MPa
傳感器電極 加長桿式最長3m,最短0.4m,材質不銹鋼304+PTFE 塑料、陶瓷，或約定的其它要求。
纜式最長35m，最短0.5m，材質不銹鋼304+PTFE塑料或約定的其它要求。
保護電極 標準長度100mm或300mm材質不銹鋼304+PTFE塑料、陶瓷或約定的其它要求。
外殼 A型塑料PBTP
B 型壓鑄鋁、環氧樹脂噴涂
電纜引入孔 M20x1.5 帶塑料電纜密封套
隔爆標準 ExdIICT5

技術參數
1、電源電壓：220CAC±15% 50Hz；24VDC±5%；
2、消耗功率：4W；
3、輸出信號：繼電器輸出雙刀雙擲（DP/DT）；5A（阻性）、220VAC；
4、環境溫度：-40～70℃；
5、靈敏度設置：0.5～500pF(可調)；
6、延時時間：0～30秒可調(開或關)；
7、失電保護模式：低位或高位故障報警，現場可調。
8、安裝形式：⑴法蘭安裝：按用戶提供的法蘭標準；
射頻導納料位計是目前國際物位控制器跨世紀的前衛替代產品，在歐美國家和日本已被廣泛應用，國內的用戶也在用它替換舊的產品。它可以檢測所有物料而不受物料的密度、顆粒大小、化學成分、沉積粘度和導電特性等參數變化的影響。廣泛地應用于液體、粉體、漿體、固體等多種物料的控制。

典型應用
導電、絕緣液體：………………………化工、油田、水及污水處理
導電、絕緣漿體：………………………造紙、制藥、水及污水處理
粉末：灰、粉…………………………電廠、冶金、水泥
顆粒：煤、糧食………………………電廠、冶金、糧食
界面：不同兩種液體…………………油田、化工

應用場合
射頻導納料位計通常又被稱為射頻導納開關或者射頻導納物位計，射頻導納物位計應用廣泛，幾種典型場合如下：化學藥品、塑料、薄膜、飼料/谷物、橡膠、藥品、液體、廢水、沙子、食品、泥漿、水泥、粉狀體、涂料/衣料、煤、顆粒狀固體、油、紙漿等。

卓力工礦是國內知名射頻導納料位計生產廠家，有豐富的經驗為客戶提供高品質的射頻導納料位計及完善的售后服務，如果您想了解最新射頻導納料位計價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：射頻導納料位計發貨時間？ 射頻導納料位計售后保障？ 射頻導納料位計訂貨需要提供什么信息？
