差壓液位變送器

差壓液位變送器|差壓式液位變送器

差壓(壓力) 液位變送器是一種典型的自平衡檢測儀表，它利用負反饋的工作原理克服元件材料、加工工藝等不利因素的影響。

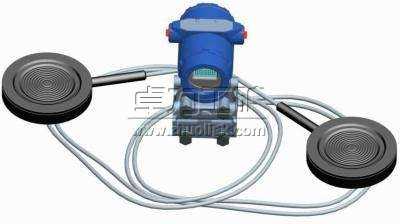

差壓液位變送器用于防止管道中的介質直接進入變送器里，感壓膜片與變送器之間靠注滿流體的毛細管連接起來。
差壓液位變送器用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出。圖封面為國產品牌的3051差壓變送器。
差壓液位變送器適用于下述幾種測控情況：
●高溫下粘稠介質
●易結晶的介質
●帶有固體顆?；驊腋∥锏某恋硇越橘|(zhì)
●強腐蝕或劇毒性介質
可消除導壓管泄漏污染周圍環境現象的發生；可免去采用隔離液時，因測量信號的不穩定，需要經常補充隔離液的繁瑣工作。
●連續精確測量界面和密度
遠傳裝置可避免不同瞬間介質的交混，從而使測量結果真實地反映過程變化的實際情況。
●衛生清潔要求很高的場合
如食品、飲料和醫藥工業生產中，不僅要求變送器接觸介質部位符合衛生標準，并且應便于沖洗，以防止不同介質交叉污染。
設計原理
顧名思義差壓變送器所測量的結果是壓強差，即△P=ρg△h。而由于油罐往往是圓柱形，其截面圓的面積S是不變的，那么，重力G=△P·S=ρg△h·S，S不變，G與△P成正比關系。即只要準確地檢測出△P值，與高度△h成正比，在溫度變化時，雖然油品體積膨脹或縮小，實際液位升高或降低，所檢測到的壓力始終是保持不變的。如果用戶需要顯示實際液位，也可以引入介質溫度補償予以解決。

特點
差壓液位變送器用于測量液體、氣體和蒸汽的液位、密度和壓力，然后將其轉變成4- 20mA DC的電流信號輸出。JT-3051DP也可以通過BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通訊，通過它們進行設定和監控等。
模擬型
● 精度高
●量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體[3]
智能型
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現最佳測量
●世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA DC，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。

相關參數
使用對象：液體、氣體和蒸汽
測量范圍：0～0.1kPa至0～40MPa
輸出信號：4～20mA DC(特殊可為四線制220V AC供電，0～10mA DC輸出)
供電電源：12～45V DC，一般為24V DC
負載特性：與供電電源有關，在某一電源電壓時帶負載能力見圖2，負載阻抗RL與電源電壓Vs關系式為：RL≤50(Vs一12)
指示表：指針式線性指示0～100%刻度或LCD液晶式顯示。
防爆： 隔爆型 ExdIICT6
量程和零點：外部連續可調
正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的絕對值，
均不能超過測量范圍上限的100%。(智能型：量程比15：1)最大正遷移量為最小調校量程的500%；最大負遷移量為最小調校量程的600%。
溫度范圍：放大器工作溫度范圍：--29～+93℃(LT型為：--25～+70℃)。
灌充硅油的測量元件：-40～+104℃
法蘭式變送器灌充高溫硅油時：-20~+315℃，普通硅油：-40～+149℃
靜壓：4、10、25、32MPa
濕度：相對濕度為5～95%
容積吸取量：<0.16cm3
阻尼(階躍響應)：充硅油時，一般在0.2s到1.67s之間連續可調。
精確度： ±0.2%
死區：無(≤0.1%)
穩定性：六個月內(智能型為一年)不超過最大量程的基本誤差絕對值
振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05%/g
電源影響：小于輸出量程的0.005%/V
負載影響：電源如果穩定，則負載沒有影響。

注意事項
1：切勿用高于36V電壓加到變送器上，導致變送器損壞；
2：切勿用硬物碰觸膜片，導致隔離膜片損壞；
3：被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，必要時需對變送器進行溫度保護，以防結冰；
4：在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，高于變送器使用的極限溫度必須使用散熱裝置；
5：測量蒸汽或其他高溫介質時，應使用散熱管，使變送器和管道連在一起，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，損壞傳感器；
6：在壓力傳輸過程中，應注意以下幾點，
a、變送器與散熱管連接處，切勿漏氣；
b、開始使用前，如果閥門是關閉的，則使用時，應該非常小心、緩慢地打開閥門，以免被測介質直接沖擊傳感器膜片，從而損壞傳感器膜片；
c、管路中必須保持暢通，管道中的沉積物會彈出，并損壞傳感器膜片；
