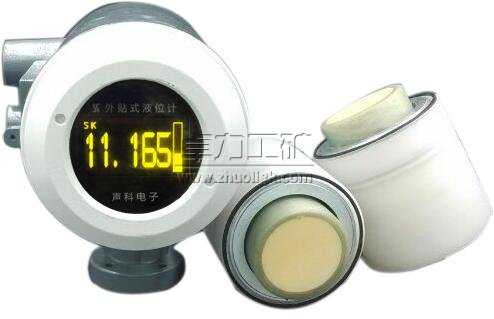

外測液位計

外測液位計|外測式液位計

外測液位計是一種利用振動分析原理從容器外測量容器內介質液位的儀表，屬于一種完全隔離測量液位儀表。
外測液位計是一種利用聲納測距原理，“微振動分析”技術從容器外測量液位的儀表，不在罐壁上開孔，不用法蘭，不接觸罐內的液體和汽體，實現在線安裝、維護，是一種完全非接觸式儀表。
“微振動分析” 技術是強大的外測聲納信號處理技術 。這種先進的聲納信號處理技術來自全球近萬套外測液位計、數百種工況的應用經驗和工業現場數據二十余年的積累，通過這些數據總結出深入的知識和經驗，形成先進的算法，不斷的對軟件進行更新和支持。

外測液位計的基本工作原理
外測液位計采用了超聲波測距原理，克服了儲罐壁對超聲波信號的影響，采用先進的數字信號處理技術，可真正實現非接觸、高精度的測量罐內的液位。液位計可輸出4～20mA 標準信號或通過 RS-485 接口將測量結果輸出至上位計算機（或二次表）滿足系統的自動化控制。

外測液位計與當前國內外使用的在儲罐或其連通器內部探測液位的儀表原理完全不同，它是利用對人體無害的微振動原理，在容器壁外側液面以下部位連續測出液面的精確高度，而完全不接觸容器內的液體和氣體，可廣泛應用于各種容器內液面和界面高度的連續精確測量。該技術建立了容器內液體和薄殼結構罐體的力學振動特性與液位對應關系的規律及數學模型，屬世界首創。專家稱其為“液位測量的一場技術革命”，并認為“開創了儀表發展的新思路”，在“技術上居國際領先水平”。
當外測液位儀的測量頭檢測到容器壁上的微小機械振動（它由液體振動特性和容器振動特性決定）后，外測液位儀會把這些信息經過專用算法分析，判別、剔除與液位變化無關的虛假波形，提取出其液位特征量，從而計算出液面的高度。

外測液位儀測量方式不同于其他液位計（安裝其他液位計時必須在容器上開孔，在容器內部測量液位），其特點是無需在容器上開孔，利用微振動分析原理，在容器外部就能夠不間斷地測出液面的精確高度。該儀表安裝時不需要在罐壁上開孔安裝傳感器，儀表既不接觸容器內的液態介質，也不接觸容器內的氣態介質。有效解決了在強腐蝕、劇毒、高壓力、易燃爆、高純度、無雜菌感染等特殊惡劣、苛刻條件下測量液位這一世界技術難題。因為外測液位儀完全不接觸容器內的液體，因此，它使用時極為安全可靠，安裝維護特別方便，是綠色環保儀表，可廣泛用于各種容器內液面的連續精確測量。

外測液位計的六大特點
由于外測液位儀是從容器外部連續、精確地測量罐內的液位，完全不接觸罐內的液體和氣體，實現了真正的隔離測量。因此具有其他液位計無法比擬的六大特點：
1、可用于苛刻的環境——可測量任何壓力、毒性最劇烈、腐蝕性最強、絕對無菌的或極高純度的液體。
2、安全——在測量有毒害、有腐蝕、有壓力、易燃易爆、易揮發、易泄漏的液體時，由于測量頭和儀表都在容器外，所以安裝、維修、維護操作時不接觸罐內的液體和氣體，非常安全。即使在儀表損壞或維修狀態下，也絕無引起泄漏的可能。
3、環保——真正的隔離測量，完全不與被測介質接觸，決無泄漏液體甚至氣體的可能，不會污染環境，是真正的綠色環保儀表。
4、方便經濟——在線維護無需停產。由于不需在容器上開孔，不用法蘭盤，不用連通
管，所以安裝、維護最方便、最經濟。
5、耐用可靠——測量頭和儀表內無機械運動部件，并嚴格密封，與外界隔離，不會磨損或腐蝕，十分耐用可靠，維護工作量很小。
6、精確——外測液位儀不斷地自動校準,永遠保證最高的測量精度。

技術優勢
外測液位計是真正的非插入式測量技術，外測液位計的傳感器安裝在容器底部和側壁；快速、可靠和高精度容器容積測量；易于安裝，無需破壞容器；在安裝外測液位計的過程中無需設備停車；外測液位計無可移動部件，幾乎不需要維護。
將兩個小巧的外測液位計超聲波傳感器一個安裝在罐體的底部，另一個安裝在罐體的側壁來進行密度變化的補償。外測液位計傳感器的信號經過微處理器轉變，輸出到本地顯示或用戶控制系統。可以計算出罐內液體的高度和罐內液體的容積 。

用途
主要用于帶壓力、腐蝕性、劇毒、易燃爆、高純度、無雜菌等液體的液位測量。
可應用的液體：

液化石油氣	油田輕烴	乙烯	丙烯	丁二烯
汽油	柴油	航空煤油	石油	甲醇
二甲謎	鹽酸	環氧乙烷	液氨	液氯
氯乙烯(VCM)	氟化氫	硫化氫	羰基鎳	四氟乙烯
氯化氫	鄰二甲苯	三氯化磷	三氯乙烯	丙烷
丁烷	戊烷	水	乙醛	丙酮
乙醛	正丁烷	三氯氫硅	丁烯	鹽水
酸性水	堿液	乙醚	甲氨	抽余油
煤油	異丁烯	一氯甲烷	二氧化碳	乙二醇
輕質石腦油	硝酸	變壓器油

　 　
適用范圍
1、 低粘度液體：液體動力粘度<30mPa?S
2、 液體內不能懸浮大量固體，泥沙等
3、 液體溫度：-50℃～250℃
4、 容器材質：硬質材料，能夠良好傳遞振動
　　
