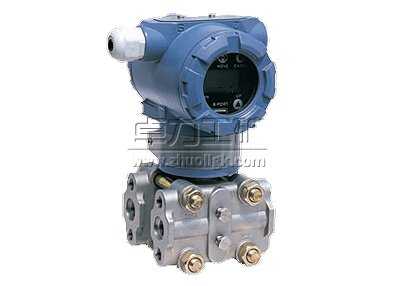

1151/3351SP負壓力變送器

1151/3351SP負壓力變送器|1151SP負壓力變送器|負壓力變送器

負壓力變送器是被測量介質的兩種壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。

工作原理
負壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。負壓力變送器和壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。
A/D轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外，它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方，，傳感器微調等運算，以及診斷和數字通信。
本微處理器中有16字節程序的RAM，其中之一執行A /D轉換。
D/A轉換器把微處理器來的并經校正過的數字信號微調數據，這些數據可用變送器軟件修改。數據貯存在EEPROM內，即使斷電也保存完整。
數字通信線路為變送器提供一個與外部設備(如205型智能通信器或采用HART協議的控制系統)的連接接口。此線路檢測疊加在4-20mA信號的數字信號，并通過回路傳送所需信息。通信的類型為移頻鍵控FSK技術并依據BeII202標準。負壓力變送器理論上可以測量負壓力100KPa，主要用于氣體真空狀態下的壓力的測量。

1151/3351SP負壓力變送器技術參數：

1151/3351SP	負壓力變送器
	代碼	量程范圍KPa
	2	0-0.125～1.5
	3	0-1.3～7.5
	4	0-6.2～37.4
	5	0-31.1～98
		代碼	輸出
		E	4-20mADC
		S	智能式
			代號	結構材料
				法蘭和接頭		排氣/排液閥	隔離膜片	灌充液體
			22	316不銹鋼		316不銹鋼	316不銹鋼	硅油
			23	316不銹鋼		316不銹鋼	哈氏合金C
			24	316不銹鋼		316不銹鋼	蒙乃爾
			25	316不銹鋼		316不銹鋼	鉭
			33	哈氏合金C		哈氏合金C	哈氏合金C
			35	哈氏合金C		哈氏合金C	鉭
			44	蒙乃爾		蒙乃爾	蒙乃爾
				代號	選項
				M1	0-100%線性指示表
				M2	LCD顯示表
				M3	LCD顯示表
				B1	管裝彎支架
				B2	板裝彎支架
				B3	管裝平支架
				D1	側面泄放閥在壓力室上部
				D2	側面泄放閥在壓力室下部
				不注	1/2NPT錐管螺紋接頭
				C2	丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭
				d	隔爆型dⅡBT4
				i	本安型iaⅡCT6
				s	不銹鋼三閥組

卓力工礦是國內知名1151/3351SP負壓力變送器生產廠家，有豐富的經驗為客戶提供高品質的1151/3351SP負壓力變送器及完善的售后服務，如果您想了解最新1151/3351SP負壓力變送器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：1151/3351SP負壓力變送器發貨時間？ 1151/3351SP負壓力變送器售后保障？ 1151/3351SP負壓力變送器訂貨需要提供什么信息？

產品標簽：1151/3351SP負壓力變送器| 1151SP負壓力變送器|負壓力變送器
