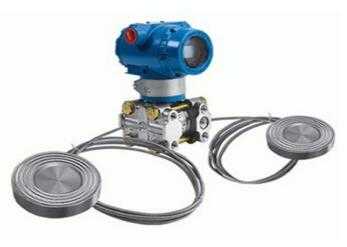

雙法蘭差壓變送器（智能遠傳差壓變送器）

雙法蘭差壓變送器（智能遠傳差壓變送器）|雙法蘭式差壓變送器|雙法蘭差壓液位變送器

智能遠傳差壓變送器通常也叫雙法蘭差壓變送器。差壓變送器與被測設備之間用毛細管連接。
雙法蘭差壓變送器是一種新型變送器，具有設計原理先進、品種規格齊全、安裝使用簡便等特點。外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列設備在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，雙法蘭差壓變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

雙法蘭差壓變送器特點：
  ●精度高；
  ●穩定性好；
  ●二線制；
  ●固體元件,接插式印刷線路板；
  ●小型、重量輕、堅固抗振；
  ●量程、零點外部連續可調；
  ●正遷移可達500%；負遷移可達600%；
  ●阻尼可調；
  ●單向過載保護特性好；
  ●無機械可動部件，維修工作量少；
  ●全系列統一結構，零部件互換性強；
  ●接觸介質的膜片材料可選擇：（316L、TAN、HAST-C、MONEL等耐腐蝕材料）
  ●防爆結構，全天候使用。

雙法蘭差壓變送器的功能參數：
  ◆使用對象：液體、氣體和蒸氣
  ◆測量范圍：0-0.1kPa至0-40MPa
  ◆輸出信號：4~20mA DC（特殊可為四線制220V AC供電,0~10mA DC輸出）
  ◆供電電源：12~45V DC,一般為24V DC
  ◆負載特性：與供電電源有關,在某一電源電壓時帶負載能力見圖2,負載阻抗RL與電源電壓VS關系式為RL≤50（VS-12）
  ◆指示表：指針式線性指示0~100%刻度，以及3 1/2位LCD液晶式顯示
  ◆防爆：a.隔爆型 dⅡCT5；b.本質安全型 iaⅡCT6
  ◆量程和零點：外部連續可調
  ◆正負遷移：零點經過正遷移或負遷移后,量程、測量范圍的上限值和下限值的絕對值，均不能超過測量范圍上限的100%。最大正遷移量為最小校調量程的500%；最大負遷移量為最小校調量程的600%。流量變送器最大正、負遷移量為校準量程的10%
  ◆溫度范圍：放大器工作溫度范圍：-29~+93℃（LT型為:-25~+70℃），灌充硅油的測量元件：-40~+104℃，法蘭式變送器灌充高溫硅油時：+15~+315℃，普通硅油：-40~+150℃
  ◆靜壓和過載壓力：4、10、25、32MPa
  ◆濕度：相對濕度為0~100%。
  ◆振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05%/g
  ◆電源影響：小于輸出量程的0.005%/V
  ◆負載影響：電源如果穩定,則負載沒有影響
  ◆安裝位置影響：最大可產生0.24kPa的零點誤差,但可校正,對量程沒有影響其它

雙法蘭差壓變送器結構材料：
 ◆隔離膜片：316L不銹鋼,哈氏合金C-276,Monel合金,或鉭
  ◆排氣/排液閥：316不銹鋼,哈氏合金C,蒙乃爾合金
  ◆法蘭和接頭：碳鋼鍍鎳,316不銹鋼,哈氏合金C或蒙乃爾合金
  ◆接觸介質“O”形環：丁 腈橡膠，氟橡膠
  ◆灌充液：硅油或惰性油
  ◆螺栓：碳鋼鍍鎳
  ◆電子殼體材料：低銅鋁合金
  ◆引壓連接件：法蘭NPT 1/4，中心距54mm；接頭NPT 1/2或M20×1.5陽螺紋球錐面密封,帶接頭時中心距50.8、54、57.2mm（NPT錐管螺紋符合GB/T12716-91）
  ◆信號線連接孔:G1/2〃
  ◆重量:約5.5kg（不帶附件）

雙法蘭差壓變送器選型說明

3051DP	雙法蘭差壓變送器
	4	0-4~40KPa
	5	0-40~250KPa
	6	0-0.16~1MPa
	7	0-0.4~2.5MPa
	8	0-1.6~10.0MPa
		代號	輸出
		E	非智能型（4~20mA輸出）
		S	智能型（HART協議+4~20mA輸出）
			代號	結構材料
				法蘭接頭		隔離膜片		灌充液體
			22	316SST		316SST		硅油
				S1	一個遠傳裝置		根據表I-VI自定義
				S2	二個遠傳裝置
					代號	附加功能
					M1	0~100%線性指示表
					M2	LED數字顯示器
					M3	LCD顯示器
					B1	管裝彎安裝板
					B2	板裝彎安裝板
					B3	管裝平安裝板
					d	隔爆型dII  BT4
					i	本安型iaIICT6
SC-3051DP	4	S	22	S2	M3    B3         ←選型舉例

卓力工礦是國內知名雙法蘭差壓變送器（智能遠傳差壓變送器）生產廠家，有豐富的經驗為客戶提供高品質的雙法蘭差壓變送器（智能遠傳差壓變送器）及完善的售后服務，如果您想了解最新雙法蘭差壓變送器（智能遠傳差壓變送器）價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
